Сколько микрон нужно под конкретную задачу, как замерять правильно и что делать, когда прибор показывает не то, что вы ожидали.
Рабочая толщина порошкового покрытия: 60–100 мкм для большинства изделий. Тоньше 60 мкм покрытие не перекрывает профиль металла и теряет защитные свойства, толще 150 мкм становится хрупким и скалывается на кромках.
Проблема в том, что «померить толщину» звучит проще, чем получается. Прибор на оцинковке врёт, замер у кромки даёт заниженное значение, а одна точка на детали не говорит ни о чём. Разберём нормы, методику замера и что делать при отклонениях.
Нормы толщины по типу изделия
Единой цифры на все случаи нет: требуемая толщина зависит от условий эксплуатации и от требований заказчика.
| Где работает изделие | Толщина | Почему так |
|---|---|---|
| Интерьер: мебель, стеллажи, корпуса | 50–80 мкм | Нет атмосферной нагрузки, задача декоративная |
| Улица: ограждения, ворота, малые формы | 70–100 мкм | Нужен запас на УФ и осадки |
| Фасадные конструкции | от 60 мкм по спецификации | Минимум задан системой качества, обычно работают с запасом |
| Антикоррозионная защита в тяжёлых условиях | 100–150 мкм, часто в два слоя | Барьерный слой должен быть сплошным |
| Изделия под гибку после окраски | Ближе к нижней границе | Толстая плёнка трескается при деформации |
В отечественной практике на типовые техпроцессы ссылаются на ГОСТ 9.410, но конкретную цифру в спор с заказчиком лучше брать не из стандарта, а из двух источников: технического описания краски и договора. Первое задаёт диапазон, при котором производитель гарантирует свойства покрытия, второе: то, за что вам платят.
Что происходит при отклонении в каждую сторону
| Отклонение | Что видно | Чем грозит |
|---|---|---|
| Меньше нормы | Просвечивает основание, неровный цвет | Коррозия, быстрое истирание, рекламация по виду |
| Норма | Ровный цвет и блеск | дефектов нет |
| Выше нормы на 30–50 % | Внешне нормально | Перерасход краски, риск шагрени |
| Вдвое выше нормы | Наплывы, апельсиновая корка | Сколы на кромках, хрупкость, трещины при гибке |
Третья строка самая коварная: превышение на треть глазом не определяется. Именно поэтому цех без толщиномера почти всегда красит толще нормы: маляра ругают за непрокрас и никогда за лишние микроны. Во что это обходится, мы посчитали в статье про расход порошковой краски.

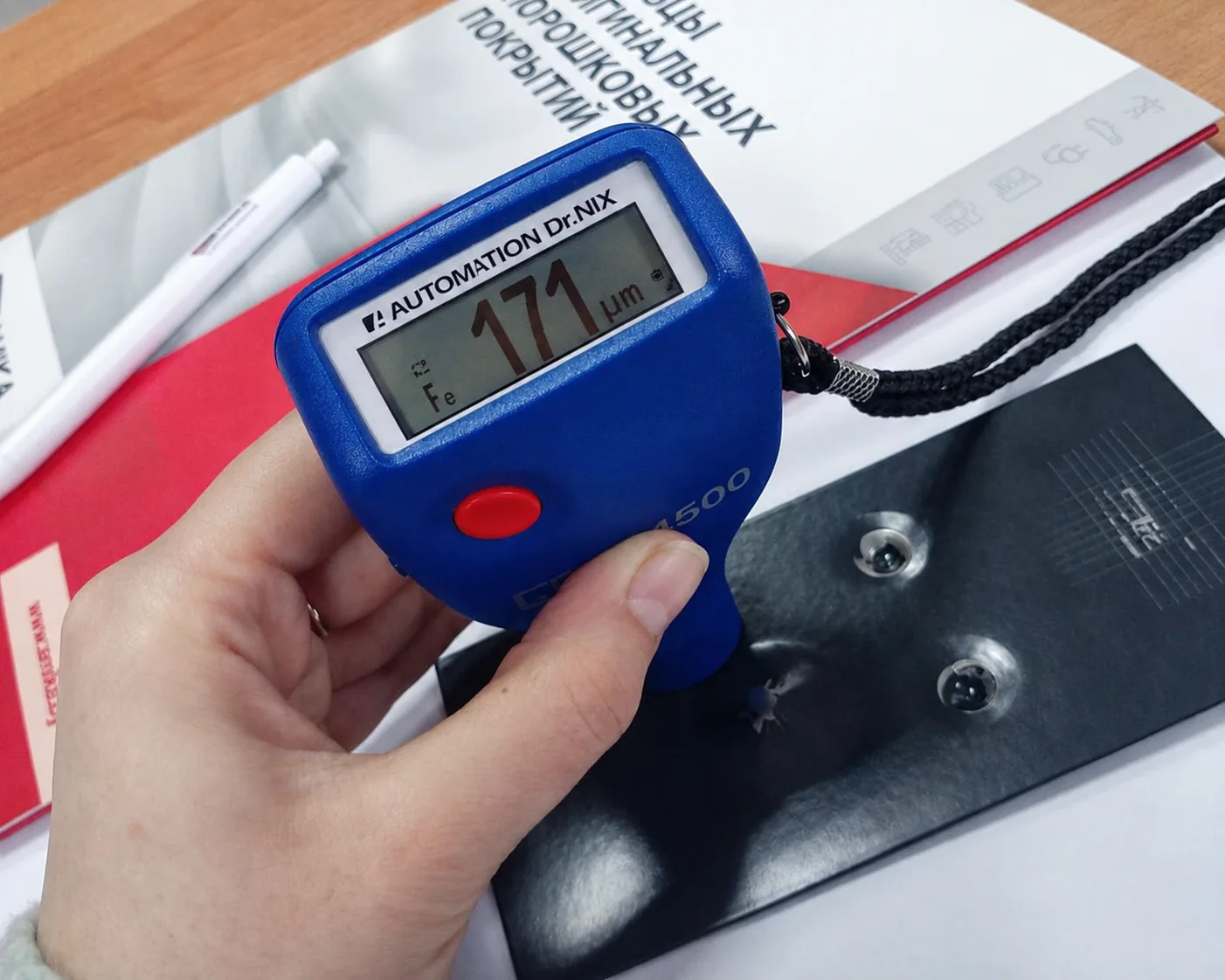

Чем измеряют
Толщину покрытия меряют неразрушающим методом, прибор подбирают под основание.
- Магнитный (индукционный). Для стали и чугуна. Простой и недорогой, самый ходовой в цехах.
- Вихретоковый. Для цветных металлов: алюминия, меди, латуни, а также нержавейки аустенитного класса.
- Комбинированный. Сам определяет тип основания и переключается. Удобен там, где номенклатура смешанная.
- Ультразвуковой. Нужен для неметаллических оснований вроде МДФ и пластика.
Методы стандартизованы: магнитный и вихретоковый описаны в ISO 2178 и ISO 2360, общий свод методов определения толщины: ISO 2808, которому соответствует ГОСТ 31993. Ссылка на конкретный метод в протоколе замеров снимает половину вопросов при приёмке.

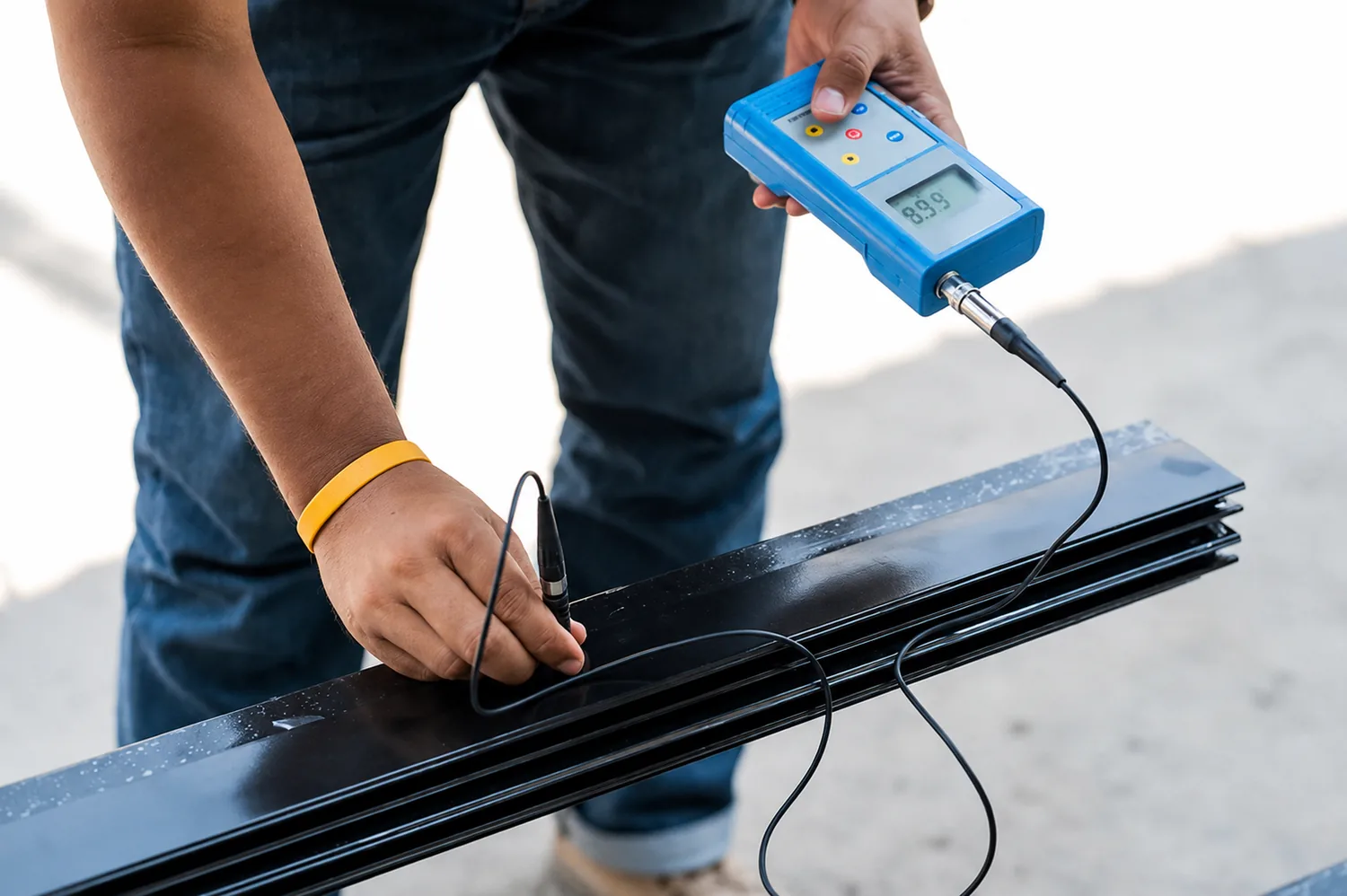

Как замерять правильно
Порядок, который даёт результат, пригодный для протокола, а не для самоуспокоения.
- Откалибруйте прибор. На неокрашенном образце того же металла и той же толщины, затем на эталонных пластинах из комплекта. Без калибровки цифры не значат ничего.
- Не мерьте у кромки. Отступайте от края и от отверстий: у границы металла прибор занижает показания. То же касается сварных швов и зон резкой кривизны.
- Берите несколько точек. Одна точка ничего не доказывает. Минимум пять на деталь, а на крупных изделиях по нескольку точек на каждый квадратный метр.
- Считайте среднее и смотрите разброс. Разброс важнее среднего: если по детали 60 и 140 мкм, среднее «сто» никого не спасёт.
- Проверяйте проблемные зоны отдельно. Внутренние углы, обратная сторона, зоны за рёбрами, там где обычно тонко.
- Ставьте прибор перпендикулярно. Наклон датчика даёт завышение.
Почему прибор врёт на оцинковке
Это тот случай, который регулярно приводит к спорам с заказчиком, и о нём почти нигде не пишут.
Магнитный толщиномер измеряет расстояние от датчика до стальной основы. Цинк немагнитен, поэтому прибор считает его частью покрытия. На горячеоцинкованной детали слой цинка может быть сопоставим с толщиной краски, и прибор покажет сумму. Формально «толщина покрытия» соблюдена, фактически краски может быть вдвое меньше требуемого.
Что делать: замерить цинк до окраски и вычитать это значение, либо сразу зафиксировать в договоре, что нормируется. Формулировка «толщина лакокрасочного покрытия без учёта цинкового слоя» стоит одной строки, а экономит целый спор.
Похожая история с деталями, окрашенными в два слоя: прибор показывает суммарную величину, разделить слои он не умеет.
Что делать, если толщина не та
| Что показывают замеры | Где искать причину | Что делать с партией |
|---|---|---|
| Везде тонко | Настройки пистолета, скорость прохода, слабый заряд | Нанести второй слой |
| Везде толсто | Привычка красить «с запасом», нет контроля | Оставить, если нет сколов; ввести замеры |
| Тонко в углах, толсто на плоскости | Клетка Фарадея, настройки напряжения | Подкрасить углы, перенастроить напыление |
| Большой разброс между деталями | Развеска, положение в камере, работа маляра | Отсортировать, пересмотреть оснастку |
| Тонко на обратной стороне | Односторонний проход | Регламент: проход с двух сторон |
Как оформить замеры для приёмки
Если вы красите на заказ, протокол замеров решает споры до того, как они начались. В нём достаточно шести строк:
- номер заказа и наименование изделия;
- что нормируется: только краска или краска вместе с цинком;
- прибор, его модель и дата калибровки;
- метод и стандарт, по которому велись измерения;
- точки замера и полученные значения, а не только среднее;
- дата, фамилия и подпись того, кто мерил.
Заказчик, который увидел такой протокол при первой поставке, к вопросу толщины обычно больше не возвращается. А вот пустая графа «соответствует» в акте вызывает ровно обратное желание, проверить самому.
Во что лишние микроны обходятся в деньгах на уровне всего участка, посчитано в разборе себестоимости квадратного метра.
Что делать дальше
Заведите толщиномер, если его ещё нет: это единственный прибор, который окупается в первые месяцы за счёт одной только экономии краски. Замеряйте первую деталь каждой партии и выборочно дальше, а результаты записывайте, накопленная статистика показывает, где именно участок теряет стабильность.
Если разброс толщины по садке большой, причина обычно не в маляре, а в неравномерности камеры и развеске. Как это проверяется, разобрано в определителе дефектов покрытия.
Пришлите номенклатуру и требования заказчика по покрытию, поможем подобрать режим и печь полимеризации, на которой толщина будет стабильной по всей садке.
Частые вопросы о толщине покрытия
Надёжно нет. Глаз различает только грубые отклонения: просвечивающее основание при сильном недоборе и наплывы при двукратном превышении. Разница между 80 и 110 мкм, которая уже означает заметный перерасход краски, визуально не видна. Для любых заявлений в акте приёмки нужен толщиномер.
Если красите только чёрную сталь, магнитного достаточно. При смешанной номенклатуре берите комбинированный: он сам определяет тип основания и работает и по стали, и по алюминию. Обязательные требования: комплект эталонных пластин для калибровки и возможность хранить серию измерений, чтобы считать среднее и разброс.
Нанести второй слой, если дефект обнаружен до отгрузки. Порошок ложится поверх полимеризованного покрытия нормально, но следите за суммарной толщиной: два слоя по 70 мкм дают 140, а это уже граница хрупкости для кромок. Если недобор только в углах, подкрашивают локально и меняют настройки напыления.
Да. При недостаточной толщине основание просвечивает, цвет выглядит бледнее и неравномернее, особенно на укрывистых оттенках вроде жёлтого и красного. Избыточная толщина чаще даёт апельсиновую корку и меняет восприятие глянца. Поэтому детали одного изделия красят в одном режиме: разнотолщинность видна как разница в оттенке.
Ближе к нижней границе диапазона. Чем толще плёнка, тем меньше её эластичность: на изгибе толстое покрытие трескается и скалывается. Кроме толщины, важен тип краски: для деформируемых изделий берут составы с повышенной эластичностью, это указано в техническом описании.
Перед каждой серией измерений, если результаты идут в протокол, и обязательно при смене типа основания. Калибруют по эталонным пластинам из комплекта на неокрашенном образце того же металла и той же толщины. Прибор, который месяц не калибровали, показывает цифры, а не толщину.
Нет. Покрытие после печи ещё не набрало окончательную твёрдость, датчик продавливает его и занижает результат, а нагрев влияет на электронику прибора. Деталь должна остыть до комнатной температуры. Это же правило действует для теста на адгезию решётчатым надрезом.
По двум причинам сразу. Физически на кромках и рёбрах порошка оседает больше: туда идут силовые линии электрического поля. А сам прибор у края основания занижает показания из-за краевого эффекта. Поэтому замеры делают с отступом от кромки, а кромки контролируют отдельно и визуально.
Разброс. Среднее в 100 мкм при значениях от 60 до 140 означает, что часть детали недокрашена, а часть перекрашена, и обе зоны дадут проблемы: одна коррозию, другая сколы. Стабильный участок отличается не идеальным средним, а узким разбросом по всей садке.
