Печь полимеризации своими руками: расчёт, конструкция и где предел самоделки

16.08.2026Время чтения: 16 мин

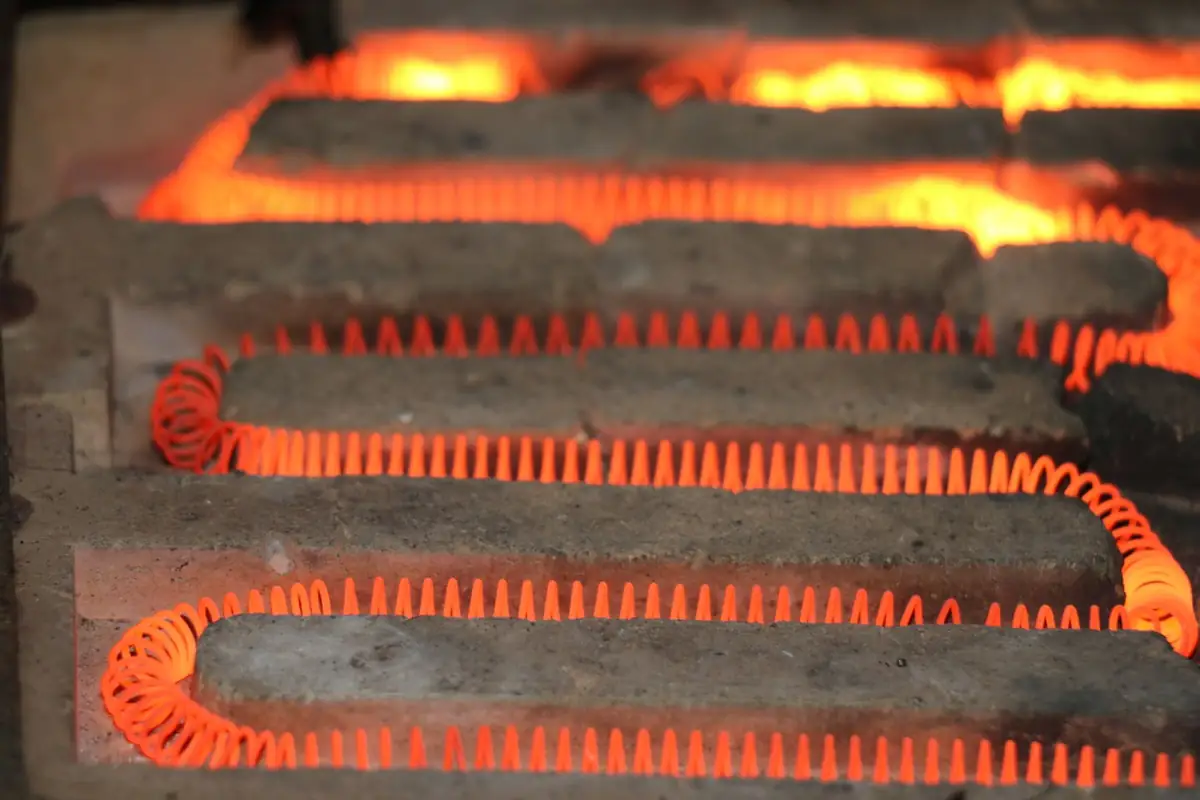

Раскалённый электрический нагревательный элемент крупным планом

Методика расчёта мощности, конструкция стенки, схема циркуляции воздуха, автоматика и защита, и честный расчёт, во что самодельная печь обходится на самом деле.

Печь полимеризации это не ящик с ТЭНами. Покрытие отверждается по температуре металла, а не воздуха, поэтому камера должна прогревать деталь равномерно и держать режим стабильно. Самоделки чаще всего проваливаются именно здесь: греют, но неравномерно, и половина садки уходит в брак.

Ниже инженерная часть: как считать мощность, из чего собирать стенку, зачем нужна циркуляция и какая автоматика обязательна. И отдельно, где проходит граница, за которой самоделка перестаёт иметь смысл. Требования безопасности к окрасочным работам и оборудованию участка задаёт ГОСТ 12.3.005-75.

Что должна уметь печь полимеризации

ТребованиеПочему это важноЧто бывает, если не выполнено
Выход на режим за разумное времяЦикл печи определяет производительностьУчасток работает вдвое медленнее расчёта
Равномерность по объёмуВсе детали садки должны получить одинаковый режимЧасть деталей недогрета, часть перегрета
Стабильность температурыОтклонение меняет растекание и цветРазнооттеночность, шагрень, пожелтение
Восстановление после загрузкиХолодная садка сажает температуруВыдержка начинается позже, чем думает оператор
Чистая атмосфера внутриПродукты сгорания и нагар портят покрытиеМатовые пятна, потеря глянца
БезопасностьЭлектрика, нагрев, горючие материалыРиск пожара и поражения током

Отсюда простой критерий готовности: печь считается работающей не тогда, когда термометр показывает нужную цифру, а когда термопрофилирование садки подтверждает, что металл всех деталей провёл нужное время выше порога полимеризации.

Как посчитать мощность

Расчёт складывается из двух частей: сколько энергии нужно, чтобы прогреть содержимое камеры, и сколько тепла уходит наружу через стенки.

Первая часть: нагрев. Количество теплоты считается по школьной формуле: масса, умноженная на удельную теплоёмкость и на разницу температур. Считать нужно три массы:

  • Металл камеры. Обшивка и каркас тоже прогреваются, и это заметная масса. Удельная теплоёмкость стали: порядка 0,46 кДж на килограмм и градус.
  • Садка. Масса деталей с оснасткой. Для стали берут ту же теплоёмкость, для алюминия заметно выше, около 0,9 кДж/(кг·°C).
  • Воздух. Обычно самая маленькая составляющая, но в больших камерах ей не пренебрегают.

Полученную энергию делят на желаемое время выхода на режим: получается мощность нагрева. Здесь и кроется главная развилка: печь, которая выходит на режим за 15 минут, требует вчетверо большей мощности, чем печь, которой на это даётся час.

Вторая часть: теплопотери. Они зависят от площади поверхности камеры, толщины и качества утеплителя, температуры внутри и снаружи. Чем хуже утепление, тем большая доля мощности уходит просто на поддержание режима, а не на полезную работу.

К сумме двух частей добавляют запас: на открывание дверей, на загрузку холодных деталей, на просадку напряжения в сети. Без запаса печь будет вечно «догонять» режим.

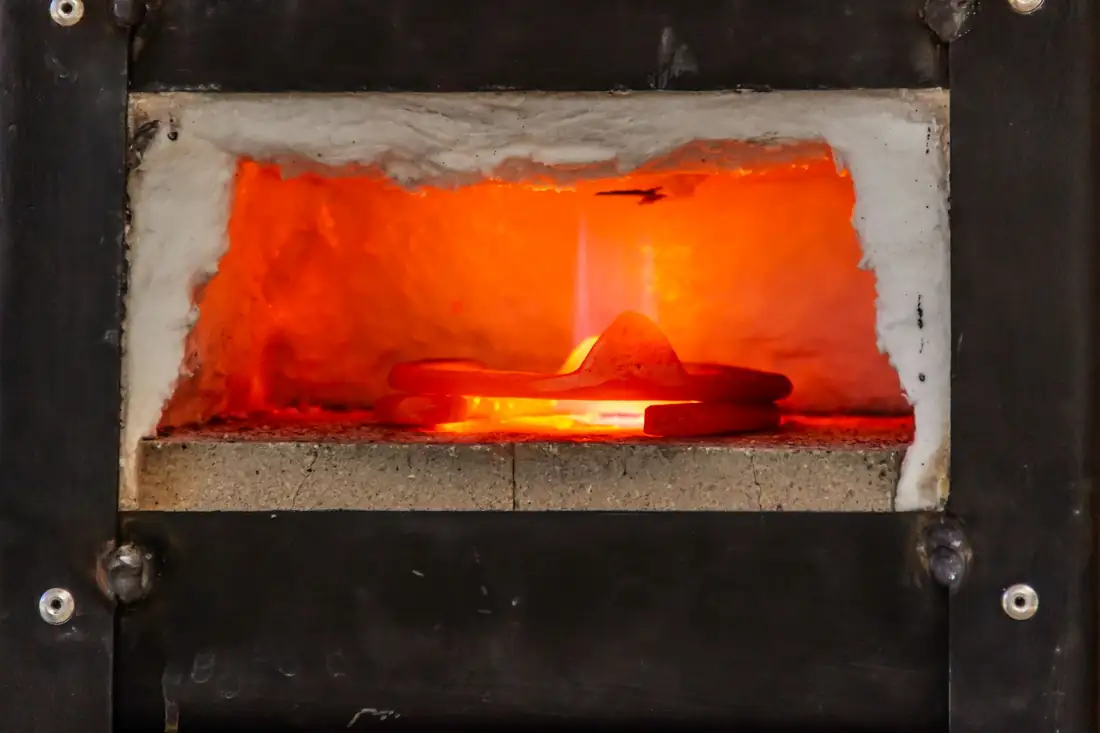

Нагревательная камера с раскалённым металлом внутри

Конструкция стенки

Стенка печи это сэндвич из трёх слоёв, и у каждого своя задача.

СлойИз чегоЗадачаОшибки
Внутренняя обшивкаОцинкованная или нержавеющая стальДержит температуру, не пылит, легко чиститсяКрашеный лист: покрытие выгорит и загрязнит атмосферу
УтеплительНегорючая минеральная вата в плитахСнижает теплопотери и расход энергииПенопласт и полистирол: плавятся и горят
Наружная обшивкаТонколистовая стальЗащита утеплителя, жёсткостьМостики холода через сквозной каркас

Ключевые моменты, которые определяют, будет печь держать режим или нет:

  • Толщина утеплителя. Экономия здесь возвращается счетами за электричество каждый месяц. Для рабочих температур порошковой окраски утеплитель берут с запасом по термостойкости.
  • Мостики холода. Сквозные металлические элементы каркаса проводят тепло наружу. Их разрывают или минимизируют.
  • Уплотнение двери. Термостойкий шнур по периметру. Щель в пару миллиметров превращается в постоянный поток горячего воздуха наружу.
  • Тепловое расширение. Металл при нагреве расширяется, поэтому обшивку крепят так, чтобы её не коробило.

Циркуляция воздуха: главное, что упускают

Это тот раздел, из-за отсутствия которого большинство самоделок не работает как надо.

ТЭНы греют воздух вокруг себя. Без принудительного движения горячий воздух собирается под потолком, внизу камеры остаётся холодная зона, а детали получают совершенно разный режим в зависимости от того, где висят. Разница по объёму в десятки градусов обычное дело.

Что решает задачу:

  • Вентилятор с термостойким исполнением. Обычный канальный вентилятор рабочую температуру печи не переживёт: нужен рассчитанный на нагрев, часто с вынесенным двигателем.
  • Организованные каналы. Воздух должен идти по замкнутому контуру: забор, нагрев, подача в рабочую зону, возврат. Просто поставить вентилятор в углу недостаточно.
  • Экранирование ТЭНов. Деталь не должна видеть нагреватель напрямую: прямое излучение перегревает ближнюю сторону и даёт пожелтение и шагрень.
  • Равномерная подача. Раздача через перфорированные короба или щелевые каналы по высоте камеры.

Проверяется результат только замером: несколько термопар в разных зонах садки. Если разброс большой, вопрос решается не добавлением мощности, а переделкой воздушных потоков.

Нагреватели: что выбрать

ТипПлюсыМинусы
ТЭНы с обдувомПростота, доступность, ремонтопригодностьТребуют организованной циркуляции
Инфракрасные панелиБыстрый нагрев поверхностиНеравномерность на сложной геометрии, тени
Газовые горелкиДешевле в эксплуатации при доступном газеСогласования, вентиляция, требования безопасности

Для самостоятельной сборки практически безальтернативен первый вариант: ТЭНы с принудительным обдувом. Газ в самодельном исполнении это зона, где ошибка стоит слишком дорого, а законность эксплуатации отдельный вопрос.

При размещении нагревателей учитывают два правила: они не должны находиться в прямой видимости деталей и должны обдуваться потоком, иначе перегреваются и быстро выходят из строя.

Автоматика и защита

Минимальный комплект, без которого печь эксплуатировать нельзя:

  • Регулятор температуры. ПИД-регулятор держит режим стабильнее простого термостата: он не допускает раскачки температуры вокруг уставки.
  • Датчик в рабочей зоне. Термопара или термосопротивление ставится там, где реально висят детали, а не рядом с ТЭНом. Иначе прибор показывает температуру нагревателя, а не камеры.
  • Силовая коммутация. Контакторы или твердотельные реле, рассчитанные на ток нагрузки с запасом.
  • Независимый аварийный термостат. Отдельное устройство, которое обесточивает нагрев при превышении предельной температуры. Оно должно работать независимо от основного регулятора: именно оно спасает, когда залипает контактор.
  • Защита по току и УЗО. Автоматы на соответствующий ток, устройство защитного отключения, полноценное заземление корпуса.
  • Блокировка нагрева при остановке вентилятора. Если циркуляция встала, нагрев должен отключаться: иначе ТЭНы перегреваются, а в камере появляется зона с опасной температурой.

Отдельно про питание: печь заметной мощности это не бытовая розетка. Нужна отдельная линия соответствующего сечения, а подключение должен выполнять электрик с допуском. Экономия на этом этапе самая опасная из всех возможных.

Газовая печь: горелка, автоматика горения и дымоудаление

Газ выбирают ради дешёвого тепла, но с ним самодельная печь перестаёт быть просто теплоизолированным ящиком с нагревателями. Появляются три узла, которых нет в электрической версии, и каждый отвечает за безопасность.

Сразу о главном. Подключение к газовой сети и первый пуск выполняет организация с допуском на газовые работы. Самостоятельная врезка и розжиг это не вопрос экономии, а вопрос ответственности и риска для людей в цехе. Всё, что описано ниже, касается конструкции печи, а не подключения газа.

Прямой или косвенный нагрев

Прямой нагрев: продукты сгорания идут в рабочую камеру вместе с воздухом. Схема дешевле и отдаёт больше тепла, но требует полного сгорания: при неполном на деталях оседает сажа, а влага из продуктов сгорания портит свежий порошок.

Косвенный нагрев: пламя работает в отдельной камере с теплообменником, воздух в печи греется через стенку, дым уходит в дымоход. Дороже, зато детали не встречаются с продуктами сгорания. Для покрасочной печи это предпочтительный вариант.

Горелка

  • Мощность. Считается по той же тепловой потребности, что и у электрической печи, плюс запас на то, что часть тепла улетает в дымоход. Расчёт нагрузки разобран выше в разделе про мощность.
  • Тип. Наддувная горелка со своим вентилятором держит режим стабильнее атмосферной и лучше переносит сопротивление теплообменника.
  • Регулирование. Двухступенчатая или модулируемая горелка снимает главную беду самоделок: качели температуры. Простая схема «включено-выключено» даёт перепад по камере, который на светлых красках виден оттенком.
  • Топливо. Магистральный газ и сжиженный пропан требуют разных форсунок и давления. Перевод горелки с одного на другое делается комплектом от производителя, а не подбором на глаз.

Автоматика горения

Это то, что нельзя собрать из подручного. Автомат горения ведёт цикл сам и снимает газ при любом отклонении:

  • Предварительная продувка. Перед розжигом камера продувается воздухом, чтобы не поджечь накопившуюся смесь.
  • Контроль пламени. Ионизационный электрод или фотодатчик. Пламя погасло, газ перекрыт за секунды.
  • Отсечной клапан. Двойной, с контролем герметичности на серьёзных горелках.
  • Реле давления газа. Давление ушло за границы, розжиг блокируется.
  • Реле протока воздуха. Вентилятор встал, горелка не запускается.
  • Аварийный термостат. Независимый от основного регулятора, с ручным возвратом. Отдельный датчик и отдельный контур: если основной регулятор залип, аварийный обязан сработать.

Дальше идёт обычная логика печи: ПИД-регулятор держит уставку, шкаф управления ведёт цикл и пишет режим. Как устроен щит и что он должен уметь, разобрано на странице шкафов управления.

Дымоудаление и вентиляция

У газовой печи два разных потока, и их не смешивают:

  • Дымоход от теплообменника. Уводит продукты сгорания. Сечение, высота и тяга задаются производителем горелки, а не подбираются по остаткам трубы.
  • Вытяжка из рабочей камеры. Убирает летучие, которые выделяет краска примерно с 130 °C. Без неё испарения оседают обратно на деталях матовым налётом.

Обратный клапан или разрыв струи на вытяжке нужен, чтобы при остывании печь не тянула воздух из цеха обратно в камеру вместе с пылью.

Когда газ окупается

Газ выигрывает у электричества по стоимости тепла, но требует дымохода, автоматики горения и допущенной к работам организации. На малом участке разница по счетам часто не перекрывает эти вложения. Полное сравнение с цифрами по тарифам собрано в статье электрическая или газовая камера полимеризации.

Типичные ошибки самодельных печей

  • Нет принудительной циркуляции. Результат: разброс температуры по объёму, часть садки в браке.
  • Датчик стоит не там. Регулятор держит температуру у ТЭНа, а детали до режима не доходят.
  • Горючий утеплитель. Пенопласт в стенке печи прямой путь к пожару.
  • Крашеная или промасленная обшивка внутри. При первом же нагреве всё это выгорает и оседает на деталях.
  • Недостаточный запас мощности. Печь не восстанавливает режим после загрузки, выдержка фактически не выдерживается.
  • Нет аварийного термостата. Любой отказ автоматики оставляет нагрев включённым.
  • Тонкий утеплитель. Счета за электричество съедают всю экономию на постройке.
  • Нет замера равномерности. Печь считают рабочей по показаниям одного термометра.

Сколько на самом деле стоит самоделка

Считать нужно не только материалы. Полная стоимость складывается из пяти частей:

СтатьяЧто входит
Материалы корпусаПрофиль, оцинкованный лист, утеплитель, уплотнения, крепёж
Нагрев и циркуляцияТЭНы, термостойкий вентилятор, воздуховоды
АвтоматикаРегулятор, датчики, контакторы, аварийный термостат, шкаф, кабель
РаботаРаскрой, сварка, сборка, монтаж электрики недели времени
ДоводкаПеределка потоков, замеры, устранение неравномерности

Именно последние две строки обычно и превращают «сэкономлю половину» в «потратил столько же, но за три месяца». Плюс скрытая статья: пока печь доводится, участок не зарабатывает.

Отдельно стоит посчитать стоимость брака на этапе отладки. Партия деталей, вышедшая из недоведённой печи с недогревом, обнаруживается не сразу: адгезия падает через недели, и претензии приходят от заказчика.

Когда самоделка оправдана, а когда нет

СитуацияРешениеПочему
Хобби, редкие мелкие деталиМожно собрать самомуТребования к стабильности низкие
Есть своя мастерская и компетенции по электрикеРеально при аккуратном подходеОсновные риски закрываются знаниями
Коммерческая покраска на заказПромышленная печьНужны стабильность, гарантия и документы
Работа с фактурами и антикомПромышленная печьТребуется точность режима и термоудар
Есть старая печь с проблемамиМодернизацияДешевле новой, быстрее самоделки
Нужны сроки и предсказуемостьГотовое оборудованиеСамоделка это месяцы доводки

Скажем прямо: мы производим печи полимеризации, и наш интерес очевиден. Но и опыт тоже: к нам регулярно приезжают на модернизацию самодельные камеры, где всё упирается в две вещи: отсутствие нормальной циркуляции и слабую автоматику. Корпус при этом чаще всего сделан добротно.

Как проверить готовую печь

Собранную камеру нельзя считать рабочей, пока она не прошла проверку. Минимальная программа:

  • Выход на режим. Замерить, за сколько пустая камера набирает рабочую температуру.
  • Восстановление после загрузки. Загрузить холодную садку и посмотреть, насколько просела температура и за какое время вернулась.
  • Равномерность. Термопрофилирование: несколько термопар в разных зонах и на деталях разной массы.
  • Стабильность. Наблюдение за колебаниями вокруг уставки в течение цикла.
  • Проверка покрытия. Пробная деталь, тест на растворитель и решётчатый надрез.

Как это делается и что считать нормой, разобрано в статье про температуру полимеризации. Без этих замеров вы не знаете, что происходит с деталями внутри, и узнаете об этом от заказчика через пару месяцев.

Что делать дальше

Если решили собирать сами, начните с расчёта мощности и схемы циркуляции, а не с закупки листа. Эти два пункта определяют, будет ли печь работать; всё остальное вопрос аккуратности.

Если печь уже есть, но качество плавает, сначала измерьте равномерность. В большинстве случаев проблема решается настройкой потоков и заменой автоматики, а это дешевле новой камеры.

Если нужна предсказуемость и сроки, напишите габариты деталей и планируемый объём, посчитаем печь полимеризации под вашу задачу. Наши камеры работают в диапазоне 50–250 °C с точностью ±2 °C, и это та стабильность, которую в гараже воспроизвести сложно.

Частые вопросы о самодельной печи

Если до печи дело ещё не дошло и вы пробуете красить мелочь в духовке, разбор такого формата есть в статье про порошковую покраску своими руками дома.

Мощность считают из двух частей: энергия на прогрев металла камеры, садки и воздуха до рабочей температуры за нужное время, плюс компенсация теплопотерь через стенки. Ключевой множитель, время выхода на режим: если сократить его вчетверо, мощность вырастет примерно во столько же раз. К результату добавляют запас на открывание дверей и загрузку холодных деталей.

Практически нет. Без принудительной циркуляции горячий воздух собирается вверху, внизу остаётся холодная зона, и разброс температуры по объёму достигает десятков градусов. Детали в разных частях садки получают разный режим: часть недогрета, часть перегрета. Именно отсутствие циркуляции главная причина, по которой самодельные печи дают нестабильное качество.

Только негорючий минеральный, рассчитанный на рабочие температуры с запасом, обычно это базальтовые или минераловатные плиты. Пенопласт, полистирол и любые вспененные полимеры в конструкции печи недопустимы: они плавятся, выделяют продукты разложения и горят. Толщину берут не по минимуму: экономия возвращается счетами за электроэнергию каждый месяц.

В рабочую зону, где реально висят детали, а не рядом с нагревателем. Датчик у ТЭНа показывает температуру нагревателя, регулятор рано отключает нагрев, и камера до режима не доходит. Для контроля равномерности при наладке ставят несколько термопар в разных зонах, включая самую холодную точку.

Обязательно нужен, и он должен работать независимо. Основной регулятор отключает нагрев по уставке, но если залипнет контактор или откажет датчик, нагрев останется включённым. Независимый аварийный термостат обесточивает силовую цепь при превышении предельной температуры, это единственная защита от такого сценария.

Нет. Любое лакокрасочное покрытие внутри камеры при первом же нагреве начнёт выгорать, продукты разложения осядут на деталях и дадут матовые пятна и потерю глянца. Внутреннюю обшивку делают из оцинкованной или нержавеющей стали без покрытия, а перед первым запуском камеру прокаливают вхолостую.

Из трёх слоёв: внутренняя обшивка из оцинкованной или нержавеющей стали, негорючий минеральный утеплитель, наружная обшивка тонколистовой сталью. Важны детали: разрыв мостиков холода через каркас, термостойкое уплотнение двери по периметру и крепление обшивки с учётом теплового расширения металла.

Это неравномерность прогрева. Причины: нет организованной циркуляции воздуха, ТЭНы светят на детали напрямую, нет каналов раздачи по высоте, слишком плотная развеска мешает потоку. Лечится не добавлением мощности, а переделкой воздушных потоков, и проверяется термопрофилированием, а не одним термометром.

Крайне не рекомендуется. Газовое оборудование требует проекта, согласований и соблюдения правил безопасности; самодельная горелка в закрытой камере, источник риска отравления и взрыва. Для самостоятельной сборки практически безальтернативен вариант с ТЭНами и принудительным обдувом.

Материалы и комплектующие, вопрос недель, а вот доводка обычно занимает больше времени, чем сама сборка. Основное время уходит на настройку воздушных потоков и достижение равномерности: первый вариант компоновки почти никогда не даёт нужного результата. Пока печь доводится, участок не зарабатывает, эту статью тоже стоит учитывать.

По материалам да, по полной стоимости часто нет. К стоимости листа, утеплителя и ТЭНов добавляются автоматика с защитой, электромонтаж, недели работы и этап доводки. Плюс скрытые потери: брак на этапе отладки обнаруживается через недели, когда покрытие уже у заказчика. Считать нужно все пять статей, а не только металл.

Программа минимум: замерить время выхода на режим, проверить восстановление температуры после загрузки холодной садки, снять термопрофиль в разных зонах камеры и на деталях разной массы, оценить колебания вокруг уставки за цикл и проверить покрытие пробной детали тестом на растворитель и решётчатым надрезом.

Часто это самый разумный вариант. Корпус у старых камер обычно сделан добротно, а проблемы концентрируются в двух местах: отсутствие нормальной циркуляции и устаревшая или неисправная автоматика. Замена регулятора, датчиков, вентилятора и перенастройка воздушных потоков обходятся дешевле новой печи и быстрее самостоятельной постройки.

Отдельная линия соответствующего сечения с автоматами защиты, устройством защитного отключения и полноценным заземлением корпуса, подключение к бытовой розетке исключено. Проект и монтаж силовой части должен выполнять электрик с допуском: это та часть работы, где самостоятельность приводит к пожару или поражению током.

Обычно нет. Текстурные покрытия чувствительны к отклонениям режима, а антик требует термоудара, быстрого выхода на повышенную температуру и её удержания при загрузке. Самодельная камера с нестабильной температурой даёт разный рисунок на разных деталях, и партия уходит в брак по внешнему виду.

Корпус, теплоизоляцию и систему циркуляции собрать реально. Но газовая часть отличается от электрической: нужны горелка с автоматикой горения, дымоход и защиты по пламени, давлению газа и протоку воздуха. Подключение к газу и первый пуск выполняет организация с допуском, самостоятельная врезка недопустима.

При прямом нагреве продукты сгорания попадают в камеру вместе с воздухом: схема дешевле, но при неполном сгорании на деталях оседает сажа, а влага портит свежий порошок. При косвенном пламя работает в отдельной камере с теплообменником, дым уходит в дымоход, детали с продуктами сгорания не встречаются. Для покрасочной печи предпочтителен косвенный.

Предварительная продувка перед розжигом, контроль пламени ионизационным электродом или фотодатчиком, отсечной газовый клапан, реле давления газа, реле протока воздуха и независимый аварийный термостат с ручным возвратом. Это не опции автоматики, а условие её работы.
