Порошковая краска

Стандартный режим это 180–200 °C с выдержкой 10–20 минут. Точную температуру берут с упаковки конкретной краски, а время зависит от толщины металла: массивная деталь прогревается заметно дольше тонкого листа. Режим критичен: при недогреве покрытие остаётся хрупким и отслаивается, при перегреве краска темнеет и уходит в другой оттенок по RAL.

Нет, печь обязательна. До нагрева порошок остаётся сухим слоем и стирается пальцем: сам по себе он на металле не держится. Прочным покрытие становится только после запекания при 180–200 °C, когда частицы плавятся и сшиваются в сплошную плёнку без пор. Без этого этапа краска слезет при первом же механическом воздействии.

При исправной рекуперации в работу возвращается до 95–98% не осевшего на деталь порошка: его собирают фильтры или циклон, просеивают и снова пускают в дело. Реальный расход краски получается близким к весу покрытия на изделиях. Без рекуперации весь промах уходит в отходы, а на дорогой краске это половина расхода за смену.

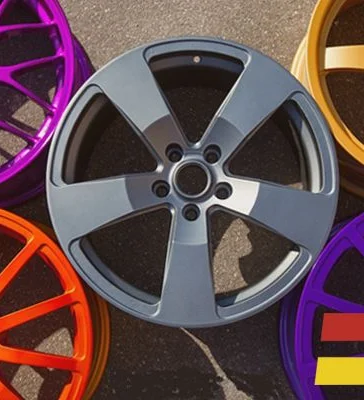

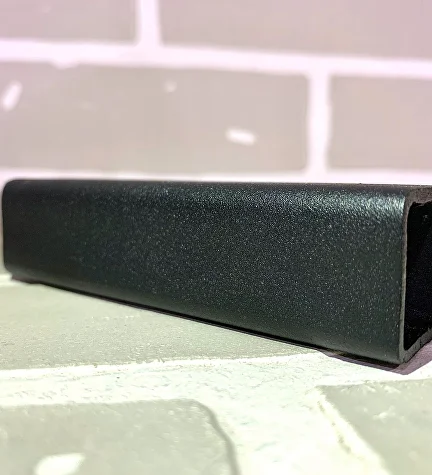

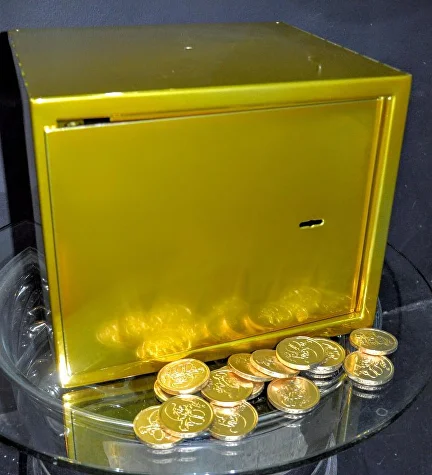

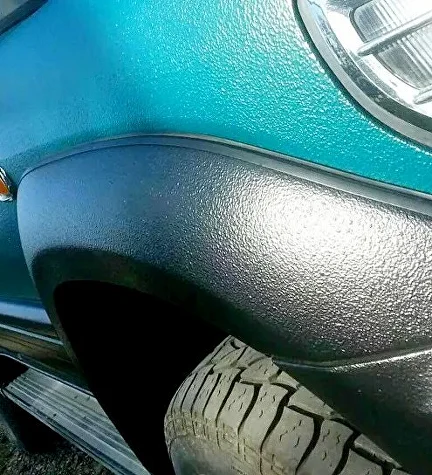

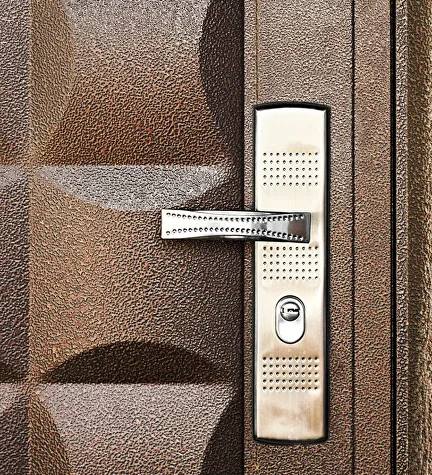

Для улицы чаще берут фактурные покрытия: антик, муар и шагрень. Их рельеф скрывает неровности металла, следы сварки и мелкие царапины, которые на гладкой поверхности видны сразу. Матовые и глянцевые покрытия выигрывают по внешнему виду, но требуют более тщательной подготовки: любой дефект под ровным слоем остаётся заметным.
