Подбираем ручные и профессиональные решения TESLA/TSL, Радар и P.R.C под объём производства, габариты изделий, частоту смены цвета и требования к качеству покрытия
Каталог распылителей и установок
От пистолета с воронкой для пробных окрасок до установки с питателем под серийный поток. Нажмите «Подробнее», чтобы получить характеристики и цену на конкретную модель

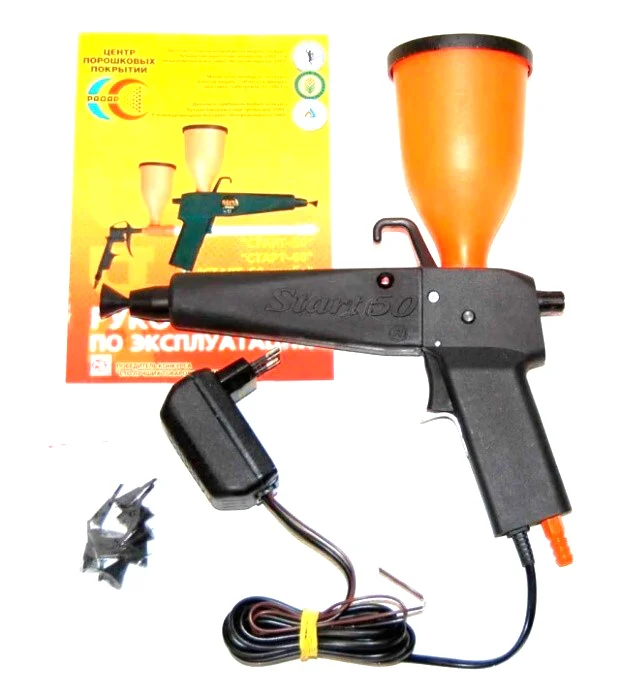

Пистолет «Старт-50»
Компактное решение с воронкой для пробных окрасок, небольших партий, быстрой смены цвета и работ, где не требуется внешний бак.
Пистолет «Старт-50»
Электростатический ручной распылитель с воронкой
Тип распылителя
электростатический
Напряжение на коронирующем электроде
70 кВ
Напряжение питания
220 В, 50 Гц
Потребляемая мощность
не более 2 Вт
Давление сжатого воздуха
0,01–0,1 МПа
Скорость окрашивания
1,2 м²/мин
Объём воронки
250 мл
Длина провода
2,5 м
Масса
не более 0,6 кг
Габариты
250×80×280 мм
Что регулируется
Ручка эжектора — состав воздушно-порошковой смеси: больше или меньше порошка.
Насадки Ø 8–20 мм и давление воздуха — ширина и форма факела.
Винт барботажа — взбадривание порошка, если он отсырел.
Винт расхода воздуха — подбор расхода, когда на входе нет редуктора.
Доступны опции: блок питания с переключателем 35/70 кВ, воронка 400 мл, провод 5 м, трибостатический ствол.
Цена по запросу
Пистолет «Старт-60»
Ручной распылитель для нанесения порошковой краски на металлоизделия малого и среднего объёма с простой настройкой подачи.
Пистолет «Старт-60»
Электростатический ручной распылитель с переключателем напряжения
Тип распылителя
электростатический
Напряжение на коронирующем электроде
переключатель 35 / 70 кВ
Напряжение питания
220 В, 50 Гц
Потребляемая мощность
не более 2 Вт
Давление сжатого воздуха
0,01–0,1 МПа
Скорость окрашивания
1,2 м²/мин
Объём воронки
250 мл
Длина провода
2,5 м
Масса
не более 0,6 кг
Габариты
250×80×280 мм
Чем отличается от «Старт-50»
Тумблер 35 / 70 кВ прямо на пистолете. 70 кВ для больших плоскостей, 35 кВ для тонкостенных и сложных деталей, где высокий заряд даёт обратную ионизацию.
У «Старт-50» переключатель доступен только как опция блока питания.
Что регулируется
Тумблер 35 / 70 кВ — режим заряда под сложность детали.
Ручка эжектора — состав воздушно-порошковой смеси.
Насадки Ø 8–20 мм и давление воздуха — ширина и форма факела.
Трибо-ствол берёт углы, полости и решётки, где корона даёт клетку Фарадея.
Электростатика остаётся для плоскостей и быстрой окраски.
Три бака — можно держать три цвета наготове.
Три заводских режима: плоскости, сложные изделия, перекрас.
Режим Pulse: слой 40—70 мкм и меньший расход краски при перекрасе.
Комплектация

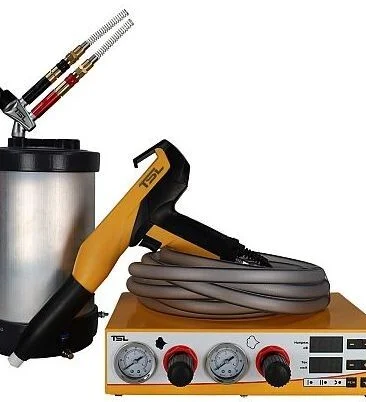

Установка TSL-M3XL с баком 4 л
Комплект TSL TriboMAX с баком 4 л
Дополнительный бак 4 л
Фильтр масло-влагоотделитель
Стойка для оборудования и намотки шлангов
Характеристики в таблице — по электростатической части комплекта.
1 927 000 ₸
TSL M5 с вибростолом
M5 в связке с вибростолом: питатель берёт краску из коробки, а в блоке управления сохраняются собственные режимы.
TSL M5 с вибростолом
Установка с питателем и вибростолом для серийной работы
Источник подачи
питатель и вибростол
Тип распылителя
электростатический
Входное напряжение
220 В
Частота
50 / 60 Гц
Рабочая температура
от −10 до +70 °C
Максимальное напряжение на электроде
до 100 кВ, плавная регулировка
Максимальный ток на выходе
100 мА, плавная регулировка
Максимальный расход порошка
до 600 г/мин
Давление воздуха на входе
от 2 до 5 бар
Рабочее давление воздуха
4 бар
Масса пистолета
400 г
Особенности
Три заводских режима: плоскости, сложные изделия, перекрас.
Режим Pulse: слой 40—70 мкм и меньший расход краски при перекрасе.
Плавная регулировка тока против обратной ионизации на толстых слоях.
Стандартная и щелевая насадки в комплекте: углы и труднодоступные места.
Память на собственные режимы: настройки под свои изделия не теряются.
Обдув электрода снижает налипание порошка на стволе.
Комплектация
Распылитель с эжектором
Питатель
Вибростол
Блок управления
Фильтр масло-влагоотделитель
Комплект шлангов
Рабочее давление 4 бар — компрессор и подготовка воздуха должны это держать.
1 937 000 ₸
TSL M7 двухпостовая с баком
Два оператора работают одновременно из одного бака — например, красят деталь с двух сторон за один проход.
TSL M7 двухпостовая с баком
Два поста, общий бак: удвоенная производительность на одном участке
Число постов
два, работа из общей ёмкости
Источник подачи
бак с ожижением
Тип распылителя
электростатический
Входное напряжение
220 В
Частота
50 / 60 Гц
Рабочая температура
от −10 до +70 °C
Максимальное напряжение на электроде
до 100 кВ, плавная регулировка
Максимальный ток на выходе
100 мА, плавная регулировка
Максимальный расход порошка
до 600 г/мин
Давление воздуха на входе
от 2 до 5 бар
Рабочее давление воздуха
4 бар
Масса пистолета
400 г
Особенности
Два распылителя и два блока управления — у каждого оператора свои настройки.
Общий бак: краска одна, досыпать нужно в одно место.
Три заводских режима: плоскости, сложные изделия, перекрас.
Режим Pulse: слой 40—70 мкм и меньший расход краски при перекрасе.
Плавная регулировка тока против обратной ионизации на толстых слоях.
Комплектация
Два распылителя
Два блока управления
Два эжектора
Два фильтра масло-влагоотделителя
Бак для краски
Транспортировочная тележка
Два комплекта шлангов
Считайте не только установку: два поста требуют камеры и вытяжки под двоих.
2 265 000 ₸
Tesla Optima Vibro duo
Двухпостовая Optima с вибростолом: оба оператора берут краску из одной коробки, цвет меняется без чистки бака.
Tesla Optima Vibro duo
Два поста с забором краски из одной коробки
Число постов
два, забор из одной коробки
Источник подачи
вибростол
Режимы покраски
три: плоскости, сложная форма, перекрас
Технология
PULS COATING: слой 40—70 мкм, экономия краски до 20 %
Особенности
Настройка электрических параметров — цифровая, режимы повторяются от смены к смене.
Вибростол снимает пересыпание краски и ускоряет смену цвета.
Комплектация
Два распылителя
Два блока управления
Вибростол
Комплекты шлангов
Производитель не публикует полную таблицу характеристик по этой модели — пришлём по запросу.
2 298 000 ₸
TSL M7 двухпостовая с вибростолом
Та же двухпостовая M7, но с вибростолом вместо бака: краска берётся из коробки, смена цвета быстрее.
TSL M7 двухпостовая с вибростолом
Два поста и вибростол: производительность плюс быстрая смена цвета
Число постов
два, работа из общей ёмкости
Источник подачи
вибростол, забор из коробки
Тип распылителя
электростатический
Входное напряжение
220 В
Частота
50 / 60 Гц
Рабочая температура
от −10 до +70 °C
Максимальное напряжение на электроде
до 100 кВ, плавная регулировка
Максимальный ток на выходе
100 мА, плавная регулировка
Максимальный расход порошка
до 600 г/мин
Давление воздуха на входе
от 2 до 5 бар
Рабочее давление воздуха
4 бар
Масса пистолета
400 г
Особенности
Два распылителя и два блока управления с собственными программами.
Смена цвета — замена коробки, а не промывка бака.
Три заводских режима: плоскости, сложные изделия, перекрас.
Режим Pulse: слой 40—70 мкм и меньший расход краски при перекрасе.
Плавная регулировка тока против обратной ионизации на толстых слоях.
Комплектация
Два распылителя
Два блока управления
Два эжектора
Два фильтра масло-влагоотделителя
Вибростол
Транспортировочная тележка
Два комплекта шлангов
Выбор между баком и вибростолом решается частотой смены цвета, а не ценой.
2 320 000 ₸
TSL 2000D, манипулятор
Автоматический манипулятор: держит распылители и ведёт их по вертикали, пока конвейер везёт деталь. Оператор задаёт ход и скорость.
TSL 2000D, манипулятор
Возвратно-поступательный манипулятор для конвейерной линии
Питание
220 В, 50 / 60 Гц
Электроника
Mitsubishi, Япония
Мощность двигателя
0,75 кВт
Скорость перемещения
0—60 м/мин, плавная регулировка
Максимальное ускорение
1 м/с
Диапазон хода
от 0,3 до 2,5 м
Нагрузка на штангу
до 25 кг
Цифровой дисплей
есть
Особенности
Снимает с оператора однообразные проходы по плоским деталям.
Ход и скорость задаются с панели, покрытие ложится одинаково от детали к детали.
На штангу ставится несколько распылителей — до 25 кг.
Комплектация
Манипулятор со штангой
Блок управления с дисплеем
Манипулятор имеет смысл там, где есть конвейер и поток однотипных деталей.
5 678 000 ₸
Как выбрать распылитель порошковой краски
Три параметра закрывают почти весь выбор: способ заряда порошка, источник подачи и площадь металла в смену
Способ заряда: корона или трибо
Коронный распылитель заряжает порошок высоким напряжением на электроде. Он быстро кроет плоскости, но в углах и нишах силовые линии поля замыкаются на кромки, и внутрь порошок почти не залетает. Это эффект клетки Фарадея, и чаще всего именно он стоит за непрокрасом сварных углов.
Трибостатический распылитель заряжает порошок трением о стенки ствола. Внешнего электрического поля он не создаёт, поэтому облако идёт туда, куда его несёт воздух, и ровнее ложится на решётки, профиль и внутренние поверхности. Плата за это — меньшая скорость нанесения и чувствительность к марке порошка: не каждый состав трибуется одинаково хорошо.
Практичный вывод: если у вас плоские листовые детали — берите корону. Если решётки, ограждения, короба и сварные узлы — смотрите в сторону трибо или держите оба типа на участке.
Источник подачи: воронка или питатель
Пистолет с воронкой держит примерно килограмм порошка. Этого хватает на образцы, пробные выкрасы и мелкие партии, а главное — цвет меняется за пару минут: воронку проще промыть, чем бак и шланг.
Установка с эжектором и питателем тянет порошок прямо из коробки или бака и держит подачу ровной часами. На потоке это решает: оператор не останавливается на досыпку, а толщина слоя не гуляет от детали к детали. Обратная сторона — переход на другой цвет занимает заметно больше времени.
Объём: считайте квадратные метры, а не штуки
Ориентир по площади металла за смену. До 20 квадратных метров закрывает ручной пистолет с воронкой. От 20 до 100 нужен внешний питатель, иначе смена превращается в череду досыпок. Свыше 100 квадратных метров экономику определяет уже не распылитель, а система рекуперации: без возврата порошка потери на переносе съедают разницу в цене оборудования за несколько месяцев.
Что ещё нужно, кроме распылителя
Распылитель — одно из трёх обязательных звеньев. Без двух других порошок не превратится в покрытие
Порошковая окраска держится на трёх операциях: нанести, собрать излишки, запечь. Распылитель отвечает только за первую. Камера для напыления порошковой краски ловит облако несевшего порошка и не даёт ему разлетаться по цеху, а печь полимеризации сплавляет слой в монолит: большинство порошков требует 180–200 °C и выдержки 10–20 минут после прогрева металла.
Пропустить печь нельзя. До запекания слой — это просто порошок, удержанный статикой, он стирается пальцем. Поэтому распылитель имеет смысл покупать сразу в связке с камерой и печью либо под уже готовый участок. Если участка ещё нет, посмотрите проектирование участка: там считают площадь, электрику и расстановку под ваши габариты изделий.
Отдельный вопрос — сам порошок. Тип краски влияет и на выбор распылителя: не все составы одинаково хорошо заряжаются трением. Виды покрытий и их особенности разобраны на странице порошковая краска.
Частые вопросы
Коронный заряжает порошок высоким напряжением на электроде, трибостатический — трением частиц о стенки ствола. Корона быстрее покрывает плоские детали, но хуже заходит в углы и внутренние полости из-за клетки Фарадея. Трибо работает мягче и ровнее ложится на сложную геометрию, хотя скорость нанесения ниже.
Пистолет с воронкой держит около килограмма порошка и окупается на пробных окрасках, образцах и частой смене цвета: промыть воронку быстрее, чем бак. Установка с питателем берёт порошок из коробки или бака и держит стабильную подачу часами, поэтому её берут под серийный поток.
Обратная корона — пробой уже нанесённого слоя, когда избыточный заряд ищет выход к детали. На покрытии появляются кратеры и шагрень. Помогают снижение напряжения к концу нанесения, увеличение дистанции до детали и чистое заземление. На толстых слоях надёжнее трибостатический распылитель.
Нет. Распылитель наносит порошок, но покрытие образуется только после запекания. Нужны камера напыления, чтобы собрать облако порошка, и печь полимеризации: большинство порошков требует 180–200 °C и выдержки 10–20 минут. Без печи слой останется пылью и сотрётся рукой.
Считайте не штуки, а площадь металла в смену. До 20 квадратных метров хватает ручного пистолета с воронкой. От 20 до 100 нужен аппарат с внешним питателем: оператор перестаёт останавливаться на досыпку. Свыше 100 экономику определяет уже рекуперация порошка, а не сам распылитель.
Цена зависит от типа заряда, наличия питателя и глубины настройки режимов. Ручной пистолет с воронкой стоит кратно дешевле установки с эжектором и блоком управления. Назовите, что красите и какой объём в смену, и мы пришлём цену на конкретную комплектацию в тот же день.
Расскажите, что красите, подберём распылитель
Напишите, какие изделия красите, сколько металла проходит за смену и как часто меняете цвет. Инженер подберёт распылитель, назовёт цену и скажет, что ещё нужно на участке. Консультация бесплатная
