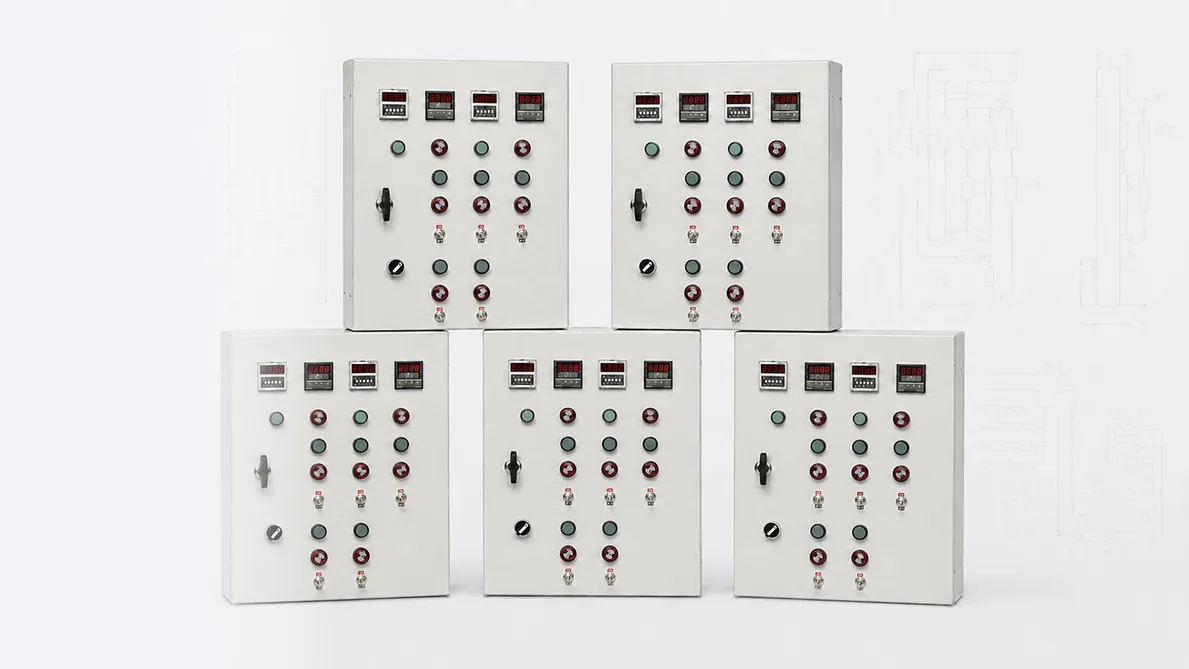

Шкафы управления и автоматика для печей полимеризации

от 420 000 ₸

Цена с НДС и зависит от числа горелок. Для электрических печей считаем по мощности ТЭНов.

Горелок (зон нагрева)

Тип печи
Задача

Гарантия 12 месяцевНа автоматику и комплектующие
Типовые — в наличииНестандарт собираем за 5–7 дней
Запуск с вашим электрикомСопровождаем подключение по видеосвязи

Технические характеристики

Технические характеристики шкафа управления печью полимеризации CONTRAL CAB
Назначениеуправление печами полимеризации и тепловым оборудованием
Число горелок (зон нагрева)от 1 до 10
Напряжение питания220 В
Управление горелкамииндивидуальное включение каждой
Контроль пламенипо каждой горелке отдельно
Сигнализациясветовая, на каждую горелку
Защитыот короткого замыкания и перепадов напряжения
Для газовых печейгазовый распределитель по горелкам
Для электрических печейуправление ТЭНами 1,6–3,5 кВт
Режим работыпуск одной кнопкой, выдержка по программе, автоотключение
Срок изготовлениятиповые — в наличии, нестандарт — 5–7 дней
Гарантия1 год
СоответствиеДекларация о соответствии № ЕАЭС N RU Д-KZ.РА03.В.25459/26
Страна производстваКазахстан
БрендCONTRAL CAB

Сколько стоит шкаф управления

Цена зависит от числа горелок или зон нагрева. Это цены на типовые щиты для газовых печей, с НДС.

Цены на шкафы управления по числу горелок
Количество горелокЦена шкафаПод какую печь
1420 000 ₸печи до 4 м³
2600 000 ₸печи 9 м³
3750 000 ₸печи 12 м³
4870 000 ₸печи 18 м³
51 100 000 ₸печи 21–24 м³
61 250 000 ₸печи 36 м³
71 480 000 ₸по числу горелок вашей печи
81 740 000 ₸по числу горелок вашей печи
91 860 000 ₸по числу горелок вашей печи
102 140 000 ₸по числу горелок вашей печи

Для электрических печей стоимость считается по числу и мощности ТЭНов: пришлите шильдик или фото нагревателей, вернёмся с точной цифрой. Итоговая цена фиксируется в договоре.

Доставка и оплата

Доставка

Забрать щит можно прямо со склада в Костанае: самовывоз бесплатный. Нет своей машины? Поможем найти перевозчика под ваш груз. Доставку оплачиваете вы, а стоимость и условия заранее пропишем в договоре. Возим по Казахстану и в Россию.

Оплата

Платить можно частями: предоплата от 20 %, а остаток, когда оборудование готово. Работаем с НДС. Все условия, суммы и сроки закрепляем в договоре, чтобы вы заранее видели всю картину.

Преимущества наших шкафов управления

Щит собираем под конкретную печь: под число горелок, тип нагрева и то, что у вас с питанием в цеху.

Печь запускается одной кнопкой: розжиг, выход на режим, выдержка и отключение идут по программе.

У каждой горелки свой контроль пламени и клапан, поэтому печь не встаёт целиком из-за одной горелки.

Световая сигнализация показывает, какая именно горелка не вышла на режим, а не просто «ошибка».

Защита от короткого замыкания и перепадов напряжения: щит не выгорает от скачка в сети.

Меняем автоматику без замены печи: корпус остаётся ваш, щит и обвязка — новые.

Первый запуск сопровождаем по видеосвязи с вашим электриком, чтобы не ошибиться в подключении.

Что такое шкаф управления печью полимеризации

Шкаф управления печью полимеризации — это электрощит с программируемым контроллером, который ведёт весь цикл нагрева: включает и отключает каждую горелку отдельно, держит заданную температуру, отсчитывает выдержку и подаёт сигнал об окончании. Он же защищает оборудование от короткого замыкания и перепадов напряжения. Для электрических печей вместо горелок щит управляет ТЭНами мощностью 1,6–3,5 кВт. Без автоматики печь приходится поджигать и контролировать вручную: это опасно и даёт разброс режима от смены к смене.

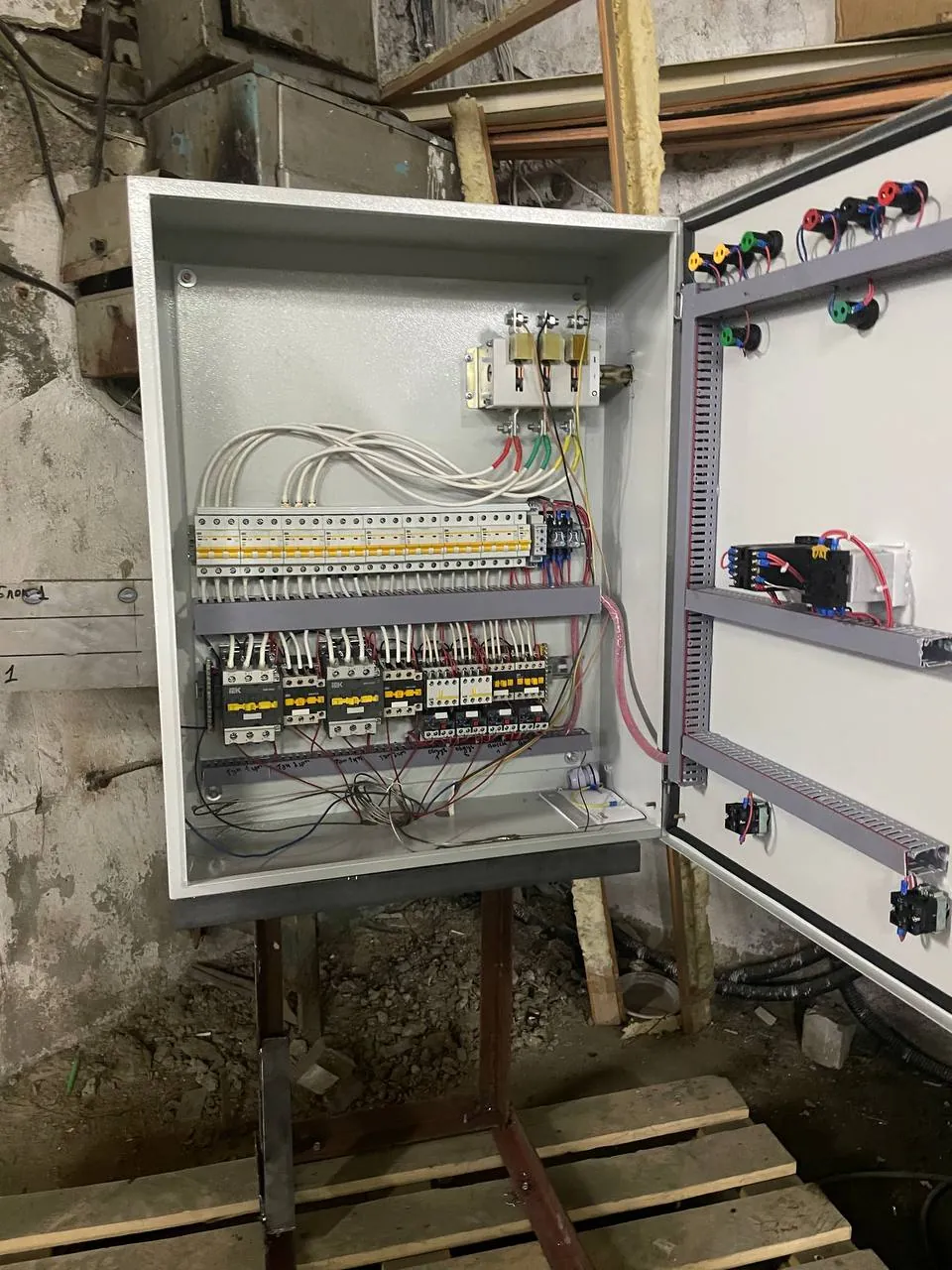

Из чего состоит шкаф управления

Внутри щита шесть частей. Контроллер отвечает за режим, силовая часть — за коммутацию, защиты — за то, чтобы скачок в сети не оставил вас без печи.

Контроллер и панель

Программируемый контроллер держит уставку температуры и отсчитывает выдержку. Оператор видит режим на панели и запускает цикл одной кнопкой.

Розжиг и контроль пламени

На каждую горелку — свой блок розжига и контроля. Если пламя погасло, клапан этой горелки закрывается, а печь продолжает работать на остальных.

Силовая часть

Автоматы, контакторы и клеммы на 220 В. Для электрических печей отсюда управляются ТЭНы мощностью 1,6–3,5 кВт.

Защиты и блокировки

Защита от короткого замыкания и перепадов напряжения, блокировка розжига при неисправности. Это то, из-за чего самодельные щиты чаще всего и горят.

Сигнализация

Световая индикация по каждой горелке: видно, какая зона не вышла на режим. Поиск неисправности занимает минуты, а не полсмены.

Кабельная часть

Полный комплект кабелей и газовый распределитель для газовых печей. Щит приезжает готовым к подключению, докупать обвязку не нужно.

Как проходит цикл под управлением щита

От нажатия кнопки до выгрузки детали проходит шесть шагов, и все они идут по программе.

  1. Шаг 1

    Пуск

    Оператор нажимает одну кнопку. Щит проверяет блокировки и только после этого разрешает розжиг.

  2. Шаг 2

    Розжиг

    Горелки включаются по очереди, каждая — со своим контролем пламени. Не разгорелась одна — щит закрывает её клапан и сигнализирует.

  3. Шаг 3

    Выход на режим

    Контроллер ведёт нагрев до уставки: для порошковых красок это обычно 150–200 °C. Разогрев занимает 15–20 минут.

  4. Шаг 4

    Выдержка

    Отсчёт времени начинается, когда камера вышла на режим. Стандартная выдержка — 15–30 минут, по паспорту краски.

  5. Шаг 5

    Сигнал

    По окончании выдержки щит подаёт сигнал: цикл закончен, деталь можно выгружать.

  6. Шаг 6

    Отключение

    Все горелки или ТЭНы отключаются автоматически. Печь не остаётся греться, если оператор отвлёкся.

Виды шкафов управления: под какую печь что берут

Для газовых печей

Щит управляет горелками через газовый распределитель: у каждой горелки свой клапан и контроль пламени. Это основной вариант для печей от 9 м³, где газ дешевле электричества.

В комплект входит газовая обвязка по горелкам. Питание самого щита — 220 В, силовая линия на печь не нужна.

Для электрических печей

Вместо горелок щит коммутирует ТЭНы мощностью 1,6–3,5 кВт и распределяет их по зонам нагрева. Логика та же: уставка, выдержка, сигнал, отключение.

Итоговая цена зависит от числа и мощности ТЭНов, поэтому её считаем по вашей печи. Пришлите шильдик или фото нагревателей.

На замену старой автоматики

Печь остаётся ваша: меняются щит, обвязка и датчики. Это самый дешёвый способ вернуть печи предсказуемый режим, не покупая новую.

Так же поступают с самодельными печами, где горелку поджигают вручную: после установки щита печь запускается кнопкой и держит температуру сама.

Как подобрать шкаф под свою печь

  1. Посчитайте горелки или зоны нагрева. Цена щита зависит именно от их числа: от 1 до 10. У печи 9 м³ обычно 2 горелки, у 18 м³ — 4.
  2. Определите тип нагрева. Для газовой печи нужен распределитель и контроль пламени по каждой горелке, для электрической — коммутация ТЭНов 1,6–3,5 кВт.
  3. Проверьте, что с питанием в цеху. Щит рассчитан на 220 В и имеет защиту от перепадов. Если сеть «гуляет», скажите заранее — это влияет на выбор защит.
  4. Сфотографируйте печь и горелки. По фото корпуса, горелок и старого щита мы называем конфигурацию и точную цену. Для самодельных печей это обычный сценарий.
  5. Заложите время на запуск. Типовые щиты есть в наличии, нестандарт собираем за 5–7 дней. Первый пуск проводим вместе с вашим электриком по видеосвязи.

Что даёт готовый шкаф управления

Печь перестаёт зависеть от человека

Розжиг вручную — это риск и разброс режима от смены к смене. Со щитом цикл один и тот же каждый раз.

Режим держится, брак падает

Недогрев делает покрытие хрупким, перегрев меняет цвет. Контроллер ведёт уставку и выдержку по программе, а не на глаз.

Дешевле новой печи

Замена автоматики стоит от 420 000 ₸ против миллионов за печь. Корпус, изоляция и горелки остаются ваши.

Если печь уже отработала своё, смотрите модернизацию печей: там меняем не только автоматику, но и горелки с изоляцией. А если печи ещё нет — в наших печах полимеризации автоматика идёт в комплекте, отдельный щит докупать не нужно.

Пришлите фото печи,
подберём автоматику

Расскажите про печь и количество горелок, пришлите фото корпуса и горелок — скажем, какой щит подойдёт, и назовём точную цену. Если печь ещё в планах, подскажем, с какой автоматики начать. Подбор ни к чему вас не обязывает

Чумаков Павел, инженер-технолог
Чумаков Павел инженер-технолог

    Вопросы и ответы

    Да, это частый случай. Щит собираем под вашу конструкцию, а не наоборот: нужно знать габариты корпуса, количество и тип горелок или мощность ТЭНов. По этим данным подбираем схему и номиналы защиты. Если печь варили сами, а автоматики нет, готовый щит закрывает вопрос без переделки корпуса.

    Типовые щиты на 1–10 горелок держим в наличии и отгружаем сразу. Нестандартную конфигурацию собираем за 5–7 рабочих дней. Доставляем по Казахстану и в Россию. Срок зависит в основном от комплектующих: если нужны нетиповые номиналы защиты или дополнительные каналы управления, заложите ещё пару дней на закупку.

    Собрать можно, но экономия на защите обычно оборачивается сгоревшими трансформаторами розжига и простоем цеха. В наших щитах стоит защита от короткого замыкания и перепадов напряжения, а также сигнализация по каждой горелке отдельно. Это позволяет сразу увидеть, какая горелка встала, и не искать причину вслепую.

    Щит управляет включением и отключением каждой горелки отдельно, с индикацией по каждой. Для электрических печей это управление ТЭНами. Раздельное управление важно на многогорелочных печах: при отказе одной горелки печь продолжает работать и не останавливает всю партию, а оператор по индикации видит, где именно проблема.

    Гарантия один год с даты запуска. Если что-то пойдёт не так, сначала проводим диагностику по видеосвязи: чаще всего вопрос решается настройкой или заменой одного элемента, и везти щит никуда не нужно. Если нужен ремонт, разбираемся по ситуации. Расходники и комплектующие держим в Казахстане.
