Определитель дефектов по внешнему виду: где искать причину, что менять в цехе и можно ли спасти уже окрашенную партию.
Почти все дефекты порошкового покрытия рождаются на трёх этапах: подготовка поверхности, напыление и полимеризация. По внешнему виду брака почти всегда можно понять, на каком именно, и не перебирать весь процесс подряд.
Ниже четырнадцать дефектов, которые реально встречаются на участках. По каждому: как выглядит, где искать причину, что менять и что делать с партией, которая уже вышла из печи.

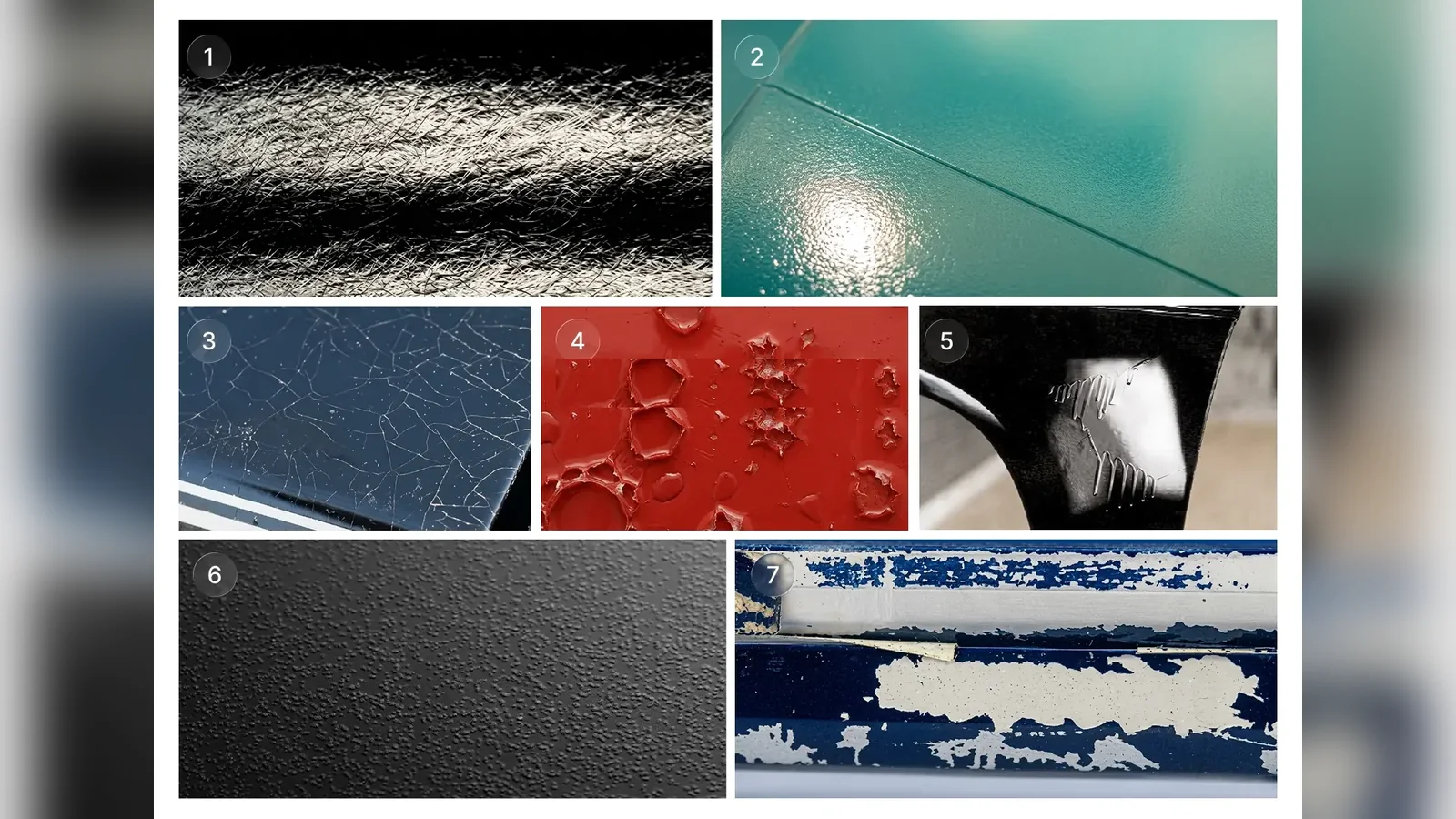

Определитель: находим дефект по внешнему виду
Начните отсюда. Найдите строку, которая описывает то, что видите на детали, и переходите к разделу с разбором.
| Что видно на детали | Дефект | Где искать причину | Партия |
|---|---|---|---|
| Мелкий рельеф, поверхность как кожура апельсина | Апельсиновая корка | Печь, напыление | Перекрас |
| Круглые углубления с чистым дном | Кратеры | Подготовка, воздух | Снятие |
| Мелкие сквозные точки, будто иглой | Проколы, поры | Подложка, влага | Снятие |
| Тонкий слой или голый металл в углах | Непрокрас | Напыление, заземление | Перекрас |
| Наплывы, потёки, утолщения снизу | Разнотолщинность | Напыление | Перекрас |
| Соринки и волокна внутри плёнки | Сорность | Камера, воздух, порошок | Шлифовка и перекрас |
| Оттенок гуляет между деталями партии | Разнооттеночность | Печь, краска | Перекрас |
| Светлые детали ушли в желтизну | Пожелтение | Печь: перегрев | Перекрас |
| Матовые пятна на глянце | Потеря глянца | Печь, загрязнение | Перекрас |

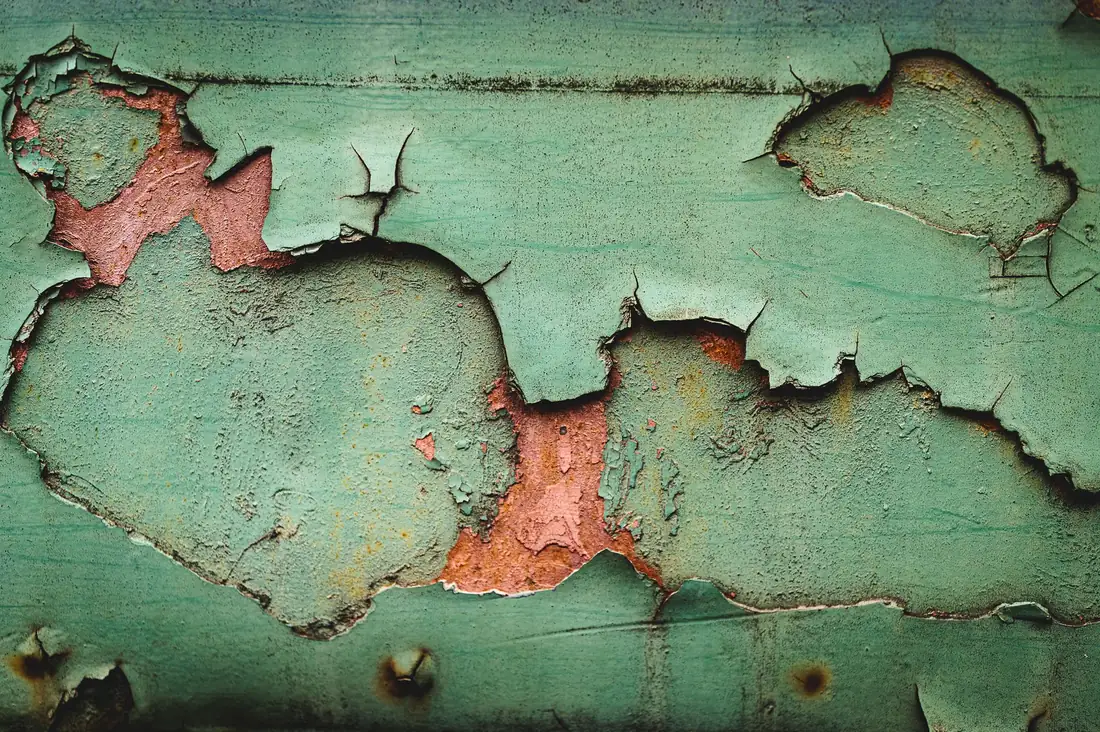

| Покрытие снимается плёнкой или чешуйками | Слабая адгезия | Подготовка, недогрев | Снятие |
| Вздутия и точки вдоль сварных швов | Влага в шве | Сушка после мойки | Снятие |
| Мелкая пузырчатость на литье и оцинковке | Газовыделение | Подложка, режим | Снятие |
| Сколы на кромках и в местах гибки | Хрупкость плёнки | Толщина, перегрев | Зависит от требований |
| Ржавые точки под плёнкой через месяцы | Подплёночная коррозия | Подготовка, толщина | Снятие |
Одна оговорка: одинаковый внешне дефект может иметь разные причины. Апельсиновая корка бывает и от режима печи, и от слишком толстого слоя, и от крупной фракции порошка. Поэтому дальше разбираем по этапам: так проще проверять по одному фактору за раз.
Дефекты подготовки поверхности
Самая обидная группа: покрытие выглядит идеально на выходе из печи, а проблема вылезает через недели.
Кратеры. Круглые углубления диаметром от доли миллиметра до нескольких. Дно чистое, часто до металла. Причина почти всегда одна: на поверхности осталось масло или силикон. Расплавленная краска не смачивает загрязнённое пятно и отступает от него. Второй источник: масло в сжатом воздухе, тогда кратеры разбросаны хаотично по всем деталям смены.
Вздутия по швам. Влага, оставшаяся в сварном шве или зазоре после мойки, при нагреве превращается в пар и выходит через плавящуюся плёнку.
Подплёночная коррозия. Ржавые точки, которые проступают под покрытием спустя месяцы. Причина: соли, оставшиеся после промывки жёсткой водой, либо коррозия, начавшаяся до окраски и просто закрашенная сверху.
Что менять: режим и контроль подготовки металла: температуру и концентрацию ванны, финишную промывку деминерализованной водой, полноценную сушку и тест на смачивание перед напылением. Отдельно: влагомаслоотделитель на линии сжатого воздуха.
Дефекты напыления
Эта группа заметна сразу и чаще всего лечится настройкой, а не деньгами.
Непрокрас в углах и внутренних полостях. Классическая клетка Фарадея: заряженные частицы идут по силовым линиям и не попадают в глубину профиля. Лечится снижением напряжения, изменением угла и дистанции, а на сложной геометрии трибостатическим пистолетом.
Разнотолщинность и наплывы. Следствие скорости прохода и дистанции: работа вплотную даёт локальный избыток порошка, который в печи растекается наплывом. Второй источник: попытка компенсировать непрокрас в углах дополнительными проходами по плоскости.
Сорность. Соринки, волокна и частицы внутри плёнки. Источники по частоте: грязная камера, неисправные фильтры, пыль от пескоструйного участка рядом, спецодежда маляра, непросеянный рекуперат.
Обратная ионизация. При избыточном заряде на уже нанесённом слое порошок начинает отталкиваться и образует мелкую пузырчатость и точечные кратеры. Признак: дефект усиливается там, где маляр держал пистолет дольше. Лечится снижением напряжения и увеличением дистанции.
Что менять: настройки распылителя, регламент чистки камеры и оснастки, контроль заземления детали. Сопротивление на подвесе проверяют регулярно: нагар на крючках изолирует изделие, и порошок перестаёт держаться.
Дефекты печи
Самая коварная часть процесса: некоторые дефекты печи вообще не видны глазом и всплывают уже у заказчика.
Апельсиновая корка. Появляется, когда краска не успела растечься до начала сшивки. Причины: слишком быстрый или слишком медленный выход на режим, завышенная толщина слоя, крупная фракция порошка, просроченная краска.
Пожелтение светлых оттенков. Перегрев. Наиболее заметен на белых RAL 9003, 9010 и 9016. Если желтеет часть садки, в камере есть перегретая зона.
Потеря глянца и матовые пятна. Либо перегрев, либо загрязнение атмосферы печи: продукты сгорания при прямом нагреве, нагар на ТЭНах, масляные испарения.
Разнооттеночность внутри партии. Разные детали получили разную температуру. Верхние подвески вышли на режим раньше нижних, край садки прогрелся сильнее центра.
Недоотверждение. Внешне покрытие нормальное, но адгезия и твёрдость не набраны. Проверяется тестом на растворитель и решётчатым надрезом.
Что менять: снять термопрофиль реальной садки и сверить кривую с паспортом краски: как это делается, разобрано в материале про температуру полимеризации. Если камера не держит равномерность, вопрос решается настройкой воздушных потоков и автоматики либо модернизацией печи.
Дефекты, которые приносит сама краска
Прежде чем перебирать оборудование, стоит исключить материал, это делается быстрее всего.
- Просроченная или перегретая при хранении краска. Даёт шагрень, непрокрас и плохое растекание при совершенно правильном режиме печи.
- Отсыревший порошок. Хуже заряжается, комкуется, ложится неравномерно.
- Смешение разных типов или партий. Полиэфир с эпоксидом в одном бункере дают кратеры и непредсказуемое отверждение. Подробнее в разборе видов порошковых красок.
- Непросеянный рекуперат. Крупная фракция и слипшиеся комки идут прямо в покрытие.
Быстрая проверка: покрасить одну деталь свежей краской из новой упаковки. Если дефект исчез, причина найдена, и печь с пистолетом можно не трогать.
Газовыделение: отдельная история для литья и оцинковки
Мелкая пузырчатость и проколы на литых деталях, горячеоцинкованных изделиях и пористом металле, это не брак напыления. Газы, запертые в порах основания, выходят при нагреве и прорывают плёнку изнутри.
Решение это дегазация: деталь прогревают до нанесения краски, дают газам выйти, охлаждают и только потом красят. Второй приём: специальные краски, рассчитанные на газящие основания.
Определить причину просто: если пузырьки повторяют рисунок пор основания и появляются только на литье или оцинковке, а на листовых деталях той же садки покрытие чистое, это газовыделение.
Подробный разбор по каждому проблемному материалу: в статье о том, как красить алюминий, оцинковку и нержавейку.
Можно ли спасти партию
Вопрос, который возникает раньше всех остальных. Ответ зависит от того, где находится дефект: сверху плёнки или под ней.
| Ситуация | Что можно сделать | Риск |
|---|---|---|
| Тонкий слой, непрокрас, лёгкая шагрень | Нанести второй слой поверх первого | Растёт толщина: возможна хрупкость на кромках |
| Сорность, единичные включения | Зашлифовать точечно и перекрасить | Видимый переход при неаккуратной работе |
| Кратеры, проколы, вздутия | Только снятие покрытия и полный цикл заново | Дефект под плёнкой, вторым слоем не лечится |
| Слабая адгезия, недоотверждение | Снятие и повторная окраска | Покрытие отвалится вместе с новым слоем |
| Пожелтение, разнооттеночность | Перекрас, если оттенок критичен | Повторный нагрев усиливает пожелтение |
Общее правило: дефект на поверхности плёнки: перекрашиваем, дефект под плёнкой или в адгезии: снимаем. Попытка закрасить кратеры вторым слоем даёт тот же кратер, только глубже.
Алгоритм диагностики за пятнадцать минут
Когда брак пошёл, а причина неочевидна, проходите по шагам. Порядок выбран так, чтобы сначала исключить дешёвое и быстрое.
- Шаг 1. Дефект на всех деталях или выборочно? На всех: причина в материале, воздухе или режиме. Выборочно: в геометрии, положении в садке или конкретном исполнителе.
- Шаг 2. Дефект повторяет положение детали в печи? Если страдают нижние или крайние подвески, это неравномерность камеры.
- Шаг 3. Замерьте толщину на десяти деталях. Половина проблем с шагренью и сколами уходит вместе с лишними микронами.
- Шаг 4. Проверьте воздух: лист белой бумаги под струёй из магистрали. Масляные пятна, причина найдена.
- Шаг 5. Сделайте тест на смачивание на подготовленной, но ещё не окрашенной детали.
- Шаг 6. Покрасьте контрольную деталь свежей краской из новой упаковки.
- Шаг 7. Если ничего не прояснилось, снимайте термопрофиль. На этом шаге причина находится почти всегда.
Что менять в цехе
От бесплатного к капитальному.
| Мера | Что закрывает | Затраты |
|---|---|---|
| Регламент чистки крючков и оснастки | Непрокрас, разнотолщинность | Только время |
| Тест на смачивание перед напылением | Кратеры, слабая адгезия | Только время |
| Замер толщины толщиномером | Шагрень, сколы, перерасход | Стоимость прибора |
| Влагомаслоотделитель на линии воздуха | Кратеры, сорность | Небольшие |
| Просев рекуперата, исправное вибросито | Сорность, шагрень | Небольшие |
| Термопрофилирование садки | Недогрев, разнооттеночность | Логгер или услуга |
| Настройка потоков и автоматики печи | Неравномерность камеры | Средние |
| Сушильная камера после мойки | Вздутия по швам | Капитальные |
| Замена или модернизация печи | Системная неравномерность | Капитальные |
Что делать дальше
Если брак разовый, пройдите алгоритм выше, причина обычно находится на первых трёх шагах. Если брак системный и повторяется от партии к партии, дело чаще всего в оборудовании: камера не держит равномерность, сушки нет, воздух грязный.
Отдельный случай: отслаивание покрытия. Оно встречается настолько часто, что мы разобрали его отдельно: пять причин, почему порошковая краска отслаивается.
Опишите дефект и пришлите фото детали, поможем определить причину. Если окажется, что дело в печи, посчитаем, что выгоднее: модернизация с заменой автоматики или новая печь полимеризации под вашу номенклатуру.
Частые вопросы о дефектах покрытия
Перегрев виден сразу: светлые оттенки желтеют, глянец падает, покрытие становится хрупким на кромках. Недогрев внешне не проявляется вообще, цвет и блеск в норме, а адгезия и твёрдость не набраны, и дефект вылезает через недели. Поэтому недогрев проверяют не глазом, а тестом на растворитель и решётчатым надрезом.
Только если дефект лежит на поверхности плёнки: тонкий слой, лёгкая шагрень, непрокрас. Тогда второй слой допустим, но общая толщина вырастет и покрытие может стать хрупким на кромках. Если дефект под плёнкой: кратеры, проколы, вздутия, слабая адгезия, второй слой повторит его, и покрытие нужно снимать полностью.
Это признак неравномерности камеры: разные зоны печи выходят на режим в разное время. Нижние или крайние детали получают меньше минут выше порога полимеризации, отсюда недогрев, разнооттеночность и слабая адгезия именно у них. Подтверждается термопрофилированием: логгер с термопарами проезжает через печь вместе с садкой.
Два рабочих способа. Тест на растворитель: ватным тампоном с МЭК трут покрытие с нажимом; на полностью отверждённой плёнке следа почти не остаётся, на недогретой краска размягчается и переходит на тампон. И решётчатый надрез по ISO 2409: сетка надрезов, скотч, отрыв: квадратики должны остаться на месте.
Сначала определите источник расхождения: разные партии краски, разные производители одного номера RAL или разная температура в печи. Если причина в режиме, детали можно перекрасить. Если краска другой партии, перекрас не поможет, нужен пересчёт всей партии на одном материале. Поэтому изделия одного объекта красят краской из одной партии.
Чаще всего источник не камера. Проверьте: непросеянный рекуперат, фильтры системы возврата порошка, сжатый воздух, спецодежду маляра, пыль от соседнего пескоструйного участка и открытые ворота цеха. Отдельная частая причина: деталь после подготовки лежала открытой и собрала пыль до напыления.
Обычно из-за завышенной толщины: толстая плёнка теряет эластичность и не выдерживает деформации. Второй фактор: перегрев в печи, который делает покрытие хрупким. Проверьте толщину на кромках толщиномером: если вместо 60–100 мкм получается 150 и больше, причина найдена.
Нет. При единичных включениях или небольшой сорности участок зашлифовывают и перекрашивают деталь. Полное снятие нужно, когда нарушена адгезия или дефект находится под плёнкой: кратеры, проколы, вздутия по швам. В этом случае локальный ремонт даст тот же дефект на том же месте.
При запуске оборудования, при переходе на новую номенклатуру с другой массой деталей, после ремонта вентилятора или замены ТЭНов и при первой же рекламации по адгезии. На стабильном производстве достаточно планового замера раз в полгода, этого хватает, чтобы заметить деградацию камеры до того, как она превратится в брак.
