Корона или трибо: чем отличаются пистолеты и как настроить под деталь

10.08.2026Время чтения: 15 мин

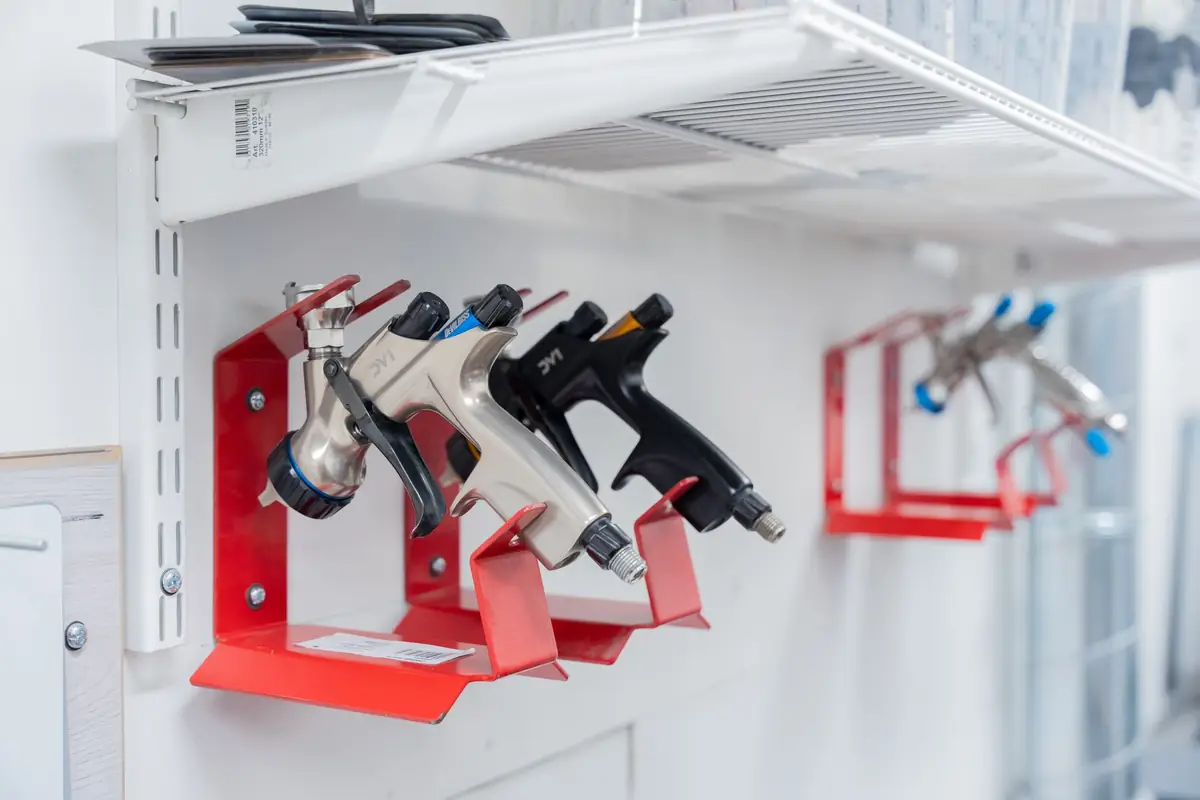

Распылители для порошковой краски на стойке в цехе

Чем коронный пистолет отличается от трибостатического, где каждый выигрывает и какие настройки ставить под плоскость, углы и решётку.

Коронный пистолет заряжает порошок в поле высокого напряжения, а трибостатический делает это трением о стенки тефлоновой трубки. Отсюда все различия: корона работает быстрее и с любой краской, трибо лучше прокрашивает внутренние углы и глубокие профили.

Для большинства цехов вопрос стоит не «что лучше», а «хватит ли короны». В девяти случаях из десяти хватает, если она правильно настроена. Разберём, как работает каждый метод, какие параметры менять под конкретную деталь и когда трибо действительно необходим.

Как заряжается порошок в обоих методах

Порошковая краска держится на детали за счёт электростатики: заряженные частицы притягиваются к заземлённому металлу и лежат на нём до печи. Разница между методами в том, откуда берётся заряд.

Коронный разряд. На электроде в сопле создаётся высокое напряжение. Вокруг него образуется облако ионов, через которое пролетает порошок и получает заряд. Метод быстрый, работает с любой краской и даёт высокую производительность.

Трибостатическая зарядка. Порошок разгоняется по длинной трубке из фторопласта и заряжается от трения о её стенки, как расчёска, наэлектризованная о волосы. Высокого напряжения нет, а значит нет и электрического поля, которое мешает порошку заходить в углы.

Сравнение по параметрам

ПараметрКоронныйТрибостатический
Источник зарядаВысокое напряжение на электродеТрение о фторопласт
ПроизводительностьВышеНиже, ограничена конструкцией
Внутренние углы и полостиХуже: мешает клетка ФарадеяЛучше: поля нет
Плоские деталиОтличноХорошо, но медленнее
Совместимость с краскамиЛюбые порошкиНе все: нужны трибо-совместимые составы
Второй слой поверх первогоТруднее: обратная ионизацияПроще
Требования к заземлениюОчень высокиеВысокие
ИзносЭлектрод, соплоТрубка трения
ЦенаНижеВыше

Ключевая строка здесь третья. Всё остальное вторично: если ваша номенклатура это листы, короба и рамы, коронного пистолета достаточно. Если это решётки, радиаторы, глубокие профили и корпуса с карманами, трибо начинает окупаться.

Клетка Фарадея: почему углы остаются голыми

Заряженная частица летит не туда, куда её направили, а по силовым линиям электрического поля. А поле идёт к ближайшим выступающим точкам детали: кромкам, рёбрам, углам снаружи. Внутрь угла или в глубину профиля линии не заходят.

Результат знаком любому маляру: снаружи слой нормальный или даже избыточный, а во внутреннем углу покрытие тонкое или его нет вовсе. Попытка «додавить» углы дополнительными проходами только усугубляет: снаружи растёт толщина, внутри по-прежнему пусто.

Что помогает на коронном пистолете:

  • Снизить напряжение. Чем слабее поле, тем меньше эффект клетки. Для углов ставят заметно меньше, чем для плоскости.
  • Ограничить ток. На современных аппаратах есть режим ограничения тока: он уменьшает избыток свободных ионов, из-за которых порошок отталкивается от уже нанесённого слоя.
  • Увеличить дистанцию. Работа вплотную усиливает и поле, и отскок.
  • Сначала углы, потом плоскость. Порядок прохода решает больше, чем кажется: по чистому металлу порошок в угол заходит охотнее, чем поверх уже заряженного слоя.
  • Насадки-дефлекторы. Плоская щелевая насадка меняет форму факела и помогает на узких профилях.

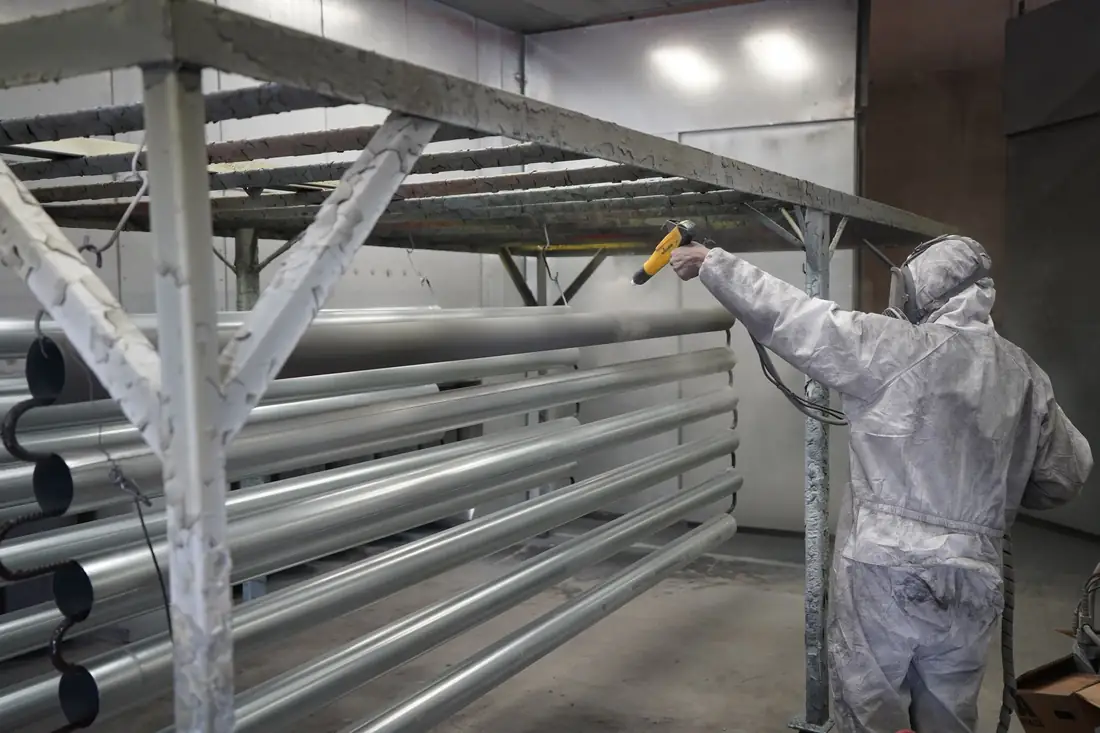

Напыление порошковой краски на профильные детали в камере

Обратная ионизация: когда слой начинает отталкивать порошок

Второй эффект, свойственный именно короне. Свободные ионы, которых в факеле больше, чем нужно для зарядки частиц, оседают на покрытии. Заряд копится, и слой начинает отталкивать новые порции порошка. В тяжёлых случаях под плёнкой проскакивают микроразряды, оставляя мелкие кратеры и пузырчатость.

Как распознать: дефект усиливается там, где маляр держал пистолет дольше или ближе, и почти всегда сопровождается попыткой набрать толщину сверх нормы.

Лечится тем же набором: ниже напряжение, ограничение тока, больше дистанция, меньше проходов. И контроль толщины: обратная ионизация обычно приходит вместе с перебором по микронам, а это ещё и лишний расход краски.

Настройки под тип детали

Точные значения зависят от модели аппарата и краски, но логика настройки одинакова у всех коронных пистолетов.

Что красимНапряжениеТокДистанцияЧто ещё
Плоский лист, кассетыВысокоеБез жёсткого ограниченияСредняяРовный проход, перекрытие полос
Профиль, сварные рамыСреднееУмеренное ограничениеСредняяСначала внутренние зоны
Внутренние углы, карманыПониженноеЖёсткое ограничениеБольше обычнойЩелевая насадка
Решётки, сеткиПониженноеЖёсткое ограничениеБольше обычнойПроход с двух сторон, медленнее
Второй слой, подкрасМинимальноеМаксимальное ограничениеБольше обычнойИначе обратная ионизация

Общее правило простое: чем сложнее геометрия, тем ниже напряжение и больше дистанция. Максимальные значения нужны только на больших плоскостях, где важна скорость.

Что нужно знать про трибо перед покупкой

Трибостатический пистолет решает проблему углов, но приносит свои ограничения, о которых продавцы говорят реже.

  • Не всякая краска подходит. Для трибо нужны составы с соответствующими добавками. Обычный порошок будет заряжаться слабо, и вы решите, что аппарат неисправен. Совместимость уточняют у производителя краски.
  • Производительность ниже. На больших плоскостях трибо проигрывает короне по скорости, поэтому на смешанной номенклатуре часто держат оба пистолета.
  • Трубка трения изнашивается. Заряд падает постепенно, и это незаметно, пока не поедет качество. Ресурс трубки становится расходной позицией в бюджете.
  • Чувствительность к влаге. Влажный порошок и сырой сжатый воздух убивают трибозарядку сильнее, чем коронную.

Как понять, что пистолет перестал заряжать

Симптомы одинаковы для обоих методов: порошок ложится тонко, осыпается с детали, расход растёт, покрытие получается неравномерным. Причина далеко не всегда в аппарате.

  • Заземление. Проверяют в первую очередь: нагар на крючках и подвесах изолирует деталь, и заряду некуда стекать.
  • Влага и масло в воздухе. Лист белой бумаги под струёй из магистрали покажет за пять секунд.
  • Износ электрода или трубки. Расходники с выработкой заряжают хуже, но внешне выглядят рабочими.
  • Состояние порошка. Отсыревшая или просроченная краска заряжается плохо при исправном аппарате.
  • Настройки. Слишком большой расход воздуха сдувает порошок с детали быстрее, чем тот успевает закрепиться.

Если после проверки этих пяти пунктов ничего не изменилось, дальше смотрят сам аппарат: кабель высокого напряжения, каскад, целостность заземляющего контура.

Неисправности: признак и проверка

Что происходитВероятная причинаЧем проверить
Порошок идёт рывкамиЗалежи в шланге, влага, износ инжектораПродувка тракта, осмотр инжектора
Факел несимметричныйРазбитое или забитое соплоОсмотр сопла, замена на новое
Порошок осыпается с деталиНет заряда: заземление, электрод, влагаЗамер сопротивления заземления, тест воздуха
Слабый заряд при исправном аппаратеОтсыревший или просроченный порошокКонтрольная окраска свежей краской
Пылит мимо деталиИзбыточный расход воздухаСнизить подачу, проверить настройки
Трибо перестал заряжатьИзнос трубки тренияПроверка ресурса, замена трубки
Разряды, щелчки в работеПлохое заземление детали или оснасткиЧистка крючков, ревизия контура

Обслуживание распылителя

Пистолет остаётся расходным инструментом, и его состояние напрямую влияет на расход краски. Минимальный регламент:

  • Каждую смену: продувка тракта, осмотр сопла, чистка наружных поверхностей от налипшего порошка.
  • Еженедельно: проверка электрода на износ и загрязнение, состояние шланга и соединений.
  • При смене цвета: полная чистка инжектора, шланга и бункера, иначе остатки уйдут в следующую партию.
  • По состоянию: замена сопла и электрода. Признаком служит рост расхода и ухудшение равномерности при прежних настройках.
  • Раз в полгода: проверка кабеля высокого напряжения и целостности заземляющего контура.

Держите комплект расходников в запасе. Изношенное сопло меняют за минуты, а его отсутствие на складе останавливает участок на дни.

Когда пора думать об автоматизации

Ручное напыление упирается в потолок производительности и стабильности: результат зависит от конкретного человека и его состояния в конце смены.

К автоматическим решениям относятся реципрокаторы, которые перемещают пистолеты по вертикали вдоль конвейера, и роботизированные манипуляторы для сложной геометрии. Они дают повторяемость и ровную толщину, а значит меньший расход краски.

Признаки, что пора считать автоматизацию:

  • большой объём однотипных деталей;
  • разброс толщины между сменами и малярами;
  • расход краски выше расчётного при исправной рекуперации;
  • участок не успевает за объёмом заказов.

При мелкосерийной и разнородной номенклатуре автоматизация обычно не окупается: переналадка съедает выигрыш. Считать нужно по своим цифрам. Как это делается, показано в статье про себестоимость покраски.

Про переход от ручного напыления к поточной схеме целиком читайте в материале ручной пост или конвейер.

Что выбрать под свою номенклатуру

НоменклатураРешение
Листы, короба, кассеты, простые рамыКорона, трибо не нужен
Смешанная: плоскость плюс профильКорона с грамотной настройкой под задачу
Решётки, радиаторы, глубокие карманыТрибо или два пистолета на участке
Многослойные покрытияТрибо заметно упрощает второй слой
Большие объёмы однотипных деталейКорона, а дальше автоматизация

И прежде чем покупать трибо ради углов, перенастройте корону. Ниже напряжение, ограничение тока, другой порядок прохода. На большинстве деталей этого хватает. Стоит такая проверка ноль.

Норму, от которой отсчитывают перебор, и правила замера мы собрали в статье про толщину покрытия.

Что делать дальше

Если непрокрас в углах систематический, начните с настроек и заземления, а не с покупки оборудования. Проверьте толщину на плоскости: если там 120–150 мкм при норме 80, значит маляр компенсирует непрокрас перебором, и вы платите за это краской.

Если дефекты не сводятся к напылению, посмотрите общий определитель дефектов покрытия: часть проблем, которые выглядят как вина пистолета, приходит из подготовки или печи.

Мы подбираем распылители порошковой краски под конкретную номенклатуру и помогаем с настройкой при пусконаладке участка. Опишите, какие детали красите. Скажем честно, нужен вам трибо или достаточно правильно настроить корону.

Частые вопросы о напылении

Не любой. Для трибозарядки нужны составы с соответствующими добавками. Обычный порошок заряжается слабо, ложится тонко и осыпается, из-за чего аппарат кажется неисправным. Совместимость уточняют у производителя краски: в техническом описании должна быть пометка о пригодности для трибостатического нанесения.

Чаще всего дело не в пистолете. Проверьте по порядку: заземление детали и чистоту крючков, влагу и масло в сжатом воздухе, состояние порошка, износ электрода или трубки трения, расход воздуха. Нагар на подвесе изолирует изделие, и заряду просто некуда стекать. Это причина номер один. Общие требования к заземлению и электростатической искробезопасности на окрасочном участке задаёт ГОСТ 12.3.005-75.

Зависит от геометрии. На больших плоскостях ставят высокое: там важна скорость и производительность. На внутренних углах, в карманах и на решётках напряжение снижают и ограничивают ток, иначе поле не пускает порошок внутрь. Конкретные значения смотрите в паспорте аппарата: диапазоны у моделей отличаются.

Снизить напряжение до минимума, включить максимальное ограничение тока и увеличить дистанцию. Отталкивание вызывает обратная ионизация: свободные ионы копятся на уже нанесённом слое, и он начинает отбрасывать новые частицы. На трибостатическом пистолете этой проблемы почти нет, поэтому многослойные покрытия делать им проще.

По состоянию, а не по календарю. Изношенное сопло меняет форму факела, выработанный электрод хуже заряжает порошок, при этом внешне оба выглядят рабочими. Признак износа: расход краски растёт, покрытие ложится неравномерно, а настройки приходится задирать выше обычного. Держите комплект расходников в запасе.

Косвенно. На плоских деталях разницы почти нет. На сложной геометрии трибо снижает расход, потому что уменьшает число проходов: маляру не приходится компенсировать непрокрас в углах дополнительными слоями по плоскости. Основную экономию всё равно дают контроль толщины и рекуперация, а не тип пистолета.

Да, коронным, если менять настройки под задачу. На листах ставят высокое напряжение ради скорости, на решётках снижают его и увеличивают дистанцию. Проблема не в самом пистолете, а в привычке работать на одних настройках весь день: именно она даёт непрокрас в углах и перерасход на плоскости.

Нет, но нужна полноценная чистка при смене цвета: инжектор, шланг, бункер и сопло. Остатки предыдущего порошка дают вкрапления чужого оттенка, которые видно на светлых деталях. На участках с частой сменой цвета иногда держат отдельные бункеры и шланги: это дешевле простоя на промывке.

Продувка тракта и осмотр сопла нужны каждую смену, проверка электрода и шланга раз в неделю, полная чистка инжектора и бункера при каждой смене цвета. Замена сопла и электрода делается по состоянию. Признак износа виден по росту расхода краски и ухудшению равномерности при прежних настройках. Комплект расходников держат в запасе.

Обычно это залежи порошка в шланге или инжекторе, влага в сжатом воздухе либо износ инжекторных вставок. Проверьте тракт продувкой, осмотрите инжектор, поставьте лист бумаги под струю воздуха из магистрали. Пульсирующая подача даёт неравномерную толщину, поэтому чинить её нужно сразу, а не подстраивать проходами.

Когда объём однотипных деталей большой, а разброс толщины между сменами и малярами заметен. Реципрокаторы и роботы дают повторяемость и ровный слой, то есть меньший расход краски. При мелкосерийной разнородной номенклатуре автоматизация обычно не окупается: время на переналадку съедает выигрыш.

Да, и заметно. Влажный порошок хуже заряжается, комкуется и осыпается с детали, а трибостатическое нанесение страдает от этого сильнее коронного. Источником влаги чаще оказывается не помещение, а сжатый воздух: без исправного влагомаслоотделителя магистраль подаёт конденсат прямо в бункер.

Измерить сопротивление между деталью и контуром заземления. Нормой считается очень низкое значение: конкретный порог задан в документации на оборудование. Практический признак проблемы: порошок держится на чистых участках подвеса и осыпается там, где крючки покрыты нагаром. Крючки чистят по регламенту, а не когда пошёл брак.
