Почему схема подготовки, отработанная на чёрной стали, не работает на алюминии, оцинковке и нержавейке, и что менять для каждого материала.
Порошковая покраска алюминия, оцинковки и нержавеющей стали отличается не режимом печи, а подготовкой поверхности. Каждый из этих материалов требует своей химии, своего абразива и отдельного шага, которого нет в работе с чёрным металлом: конверсионного слоя, дегазации или матирования.
Цех, который красит всё по единой схеме, получает предсказуемый набор проблем: отслоение на алюминии, пузырьки на горячем цинке, ржавые точки на нержавейке. Разберём каждый материал отдельно.
Сводная таблица: что меняется по материалам
| Материал | Главная сложность | Что добавляется в процесс | Типичный брак |
|---|---|---|---|
| Чёрная сталь | Окалина и ржавчина | Базовая схема: абразив, обезжиривание, фосфатирование | Отслоение из-за окалины |
| Алюминий | Оксидная плёнка | Щадящая химия, конверсионный слой | Отслоение плёнкой, потемнение |
| Горячеоцинкованная сталь | Газы в цинковом слое | Дегазация, лёгкое матирование | Пузырьки и проколы |
| Электроцинк | Тонкий слой цинка | Мягкое обезжиривание без травления | Протрав цинка насквозь |
| Нержавеющая сталь | Гладкая инертная поверхность | Матирование нержавеющим абразивом | Слабая адгезия, ржавые точки |
| Чугун и литьё | Пористость | Дегазация, иногда двойной цикл | Пузырчатость по порам |
| МДФ и дерево | Термочувствительность и влага | Низкотемпературная краска, ИК-нагрев | Вспучивание, обугливание кромок |
Алюминий: конверсионный слой важнее всего остального
На воздухе алюминий мгновенно покрывается тонкой оксидной плёнкой. Она защищает металл от коррозии, но для краски это плохая основа: плёнка рыхлая, неоднородная и продолжает расти под покрытием. Отсюда классический дефект: покрытие через год-два отходит целыми лоскутами, хотя на приёмке держалось идеально.
Что делают вместо этого: снимают естественный оксид и создают вместо него управляемый конверсионный слой. Классический вариант: хроматирование, современный: безхромовые составы на основе циркония или титана. Второй вариант постепенно вытесняет первый по экологическим причинам, а по качеству сцепления они сопоставимы.
Три вещи, которые ломают результат на алюминии чаще всего:
- Сильнощелочная химия. Составы для чёрной стали травят алюминий: поверхность темнеет, появляется рыхлый налёт, который потом уходит вместе с краской. Нужны специальные средства для цветных металлов.
- Пропуск конверсионной обработки. Обезжирили, промыли, покрасили, и адгезия держится ровно до первой зимы.
- Стальной абразив. Частицы железа впрессовываются в мягкий алюминий и дают точки коррозии под плёнкой. Если абразив нужен, он должен быть неметаллическим или из нержавеющей стали.
Отдельная тема: анодированный профиль. Анодный слой плотный и инертный, обычная схема подготовки на нём не работает: нужна либо специальная химия, либо механическое снятие анодировки. Уточняйте у поставщика профиля, что именно приехало на участок.
И практический момент, который часто упускают: тонкостенный профиль ведёт при нагреве. Длинные элементы нужно вешать так, чтобы они не опирались на одну точку, иначе из печи выйдет деталь с поводкой.
Оцинковка: сначала выясните, какая именно
Под словом «оцинковка» скрываются два разных материала, и работать с ними нужно по-разному.
Горячее цинкование. Толстый слой цинка, полученный погружением в расплав. Поверхность неровная, часто с наплывами и порами. Главная проблема это газовыделение: в порах цинкового покрытия остаётся воздух и продукты реакции, которые при нагреве выходят наружу и прорывают плёнку краски. На выходе получаются мелкие проколы и пузырьки по всей поверхности.
Электролитическое цинкование. Слой в разы тоньше, поверхность гладкая и ровная. Газовыделения почти нет, зато есть другой риск: агрессивная химия подготовки протравливает тонкий цинк насквозь, и защита пропадает ещё до окраски.
Что делать с горячим цинком:
- Дегазация. Деталь прогревают до нанесения краски, выдерживают, дают газам выйти, охлаждают и только потом красят. Это единственный надёжный способ убрать пузырьки.
- Снятие белых окислов. Белая ржавчина: рыхлый налёт окислов цинка, который появляется при хранении во влажности. Красить по нему нельзя, покрытие отойдёт вместе с налётом.
- Лёгкое матирование. Аккуратная абразивная обработка сбивает наплывы и создаёт сцепление, но без прорыва цинкового слоя до стали.
- Мягкая химия. Сильные щёлочи цинк растворяют. Составы нужны специальные, с пометкой о применимости к оцинкованной стали.
Полезное правило: свежеоцинкованный металл красить сложнее, чем полежавший пару недель. Свежий цинк активнее и интенсивнее газит.
Нержавеющая сталь: адгезия держится на шероховатости
Нержавейка не ржавеет и не требует антикоррозионной защиты, её красят ради внешнего вида. И именно здесь возникает главная сложность: гладкая инертная поверхность почти не даёт краске за что зацепиться. Фосфатирование на ней не работает, конверсионный слой не образуется.
Остаётся механика: поверхность матируют абразивом, создавая профиль под покрытие. Дальше тщательное обезжиривание и окраска в тот же день.
Критичный момент, на котором цеха ошибаются: абразив должен быть нержавеющим или неметаллическим. Обычная стальная дробь оставляет в поверхности частицы железа, и через несколько месяцев на нержавейке проступают рыжие точки. Металл при этом не виноват: ржавеет вбитое в него железо. По той же причине для нержавейки держат отдельную оснастку и не обрабатывают её в камере сразу после чёрного металла без смены абразива.
Чугун и литьё: дегазация или двойной цикл
Литые детали пористые по своей природе. В порах сидят воздух, влага и остатки формовочных смесей, при нагреве всё это выходит наружу через расплавленную краску. Результат: мелкая пузырчатость, повторяющая рисунок пор.
Схема работы такая же, как с горячим цинком: сначала дегазация, потом окраска. На особо пористых деталях применяют двойной цикл: наносят тонкий слой, полимеризуют, затем красят второй раз. Первый слой запечатывает поры, второй даёт ровную поверхность.
Проверить причину просто: если пузырьки повторяют рисунок пор и появляются только на литых деталях, а листовые из той же садки чистые, это газовыделение, а не дефект напыления.
Как понять, что за материал приехал на участок
Звучит банально, но половина брака на сложных основаниях начинается с того, что материал определили неверно.
- Магнит. Не липнет: алюминий или аустенитная нержавейка. Липнет: чёрная сталь, оцинковка или ферритная нержавейка.
- Вес и звук. Алюминий заметно легче стали того же размера, звенит глуше.

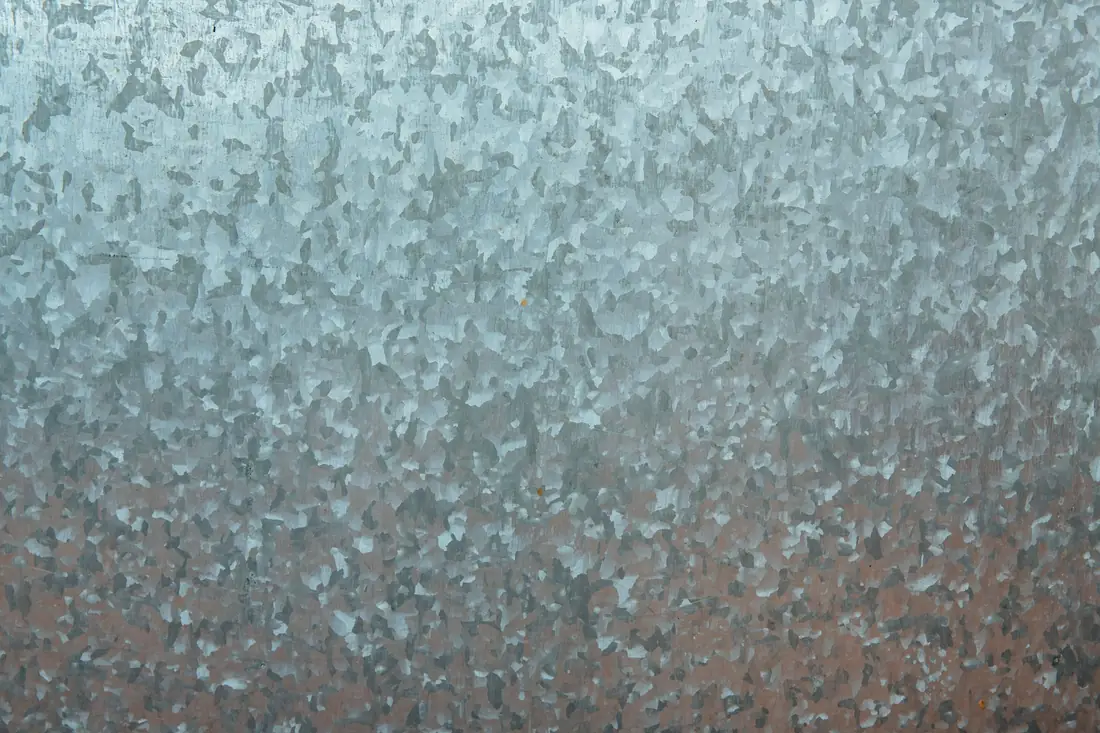

- Вид поверхности. У горячего цинка характерный кристаллический узор и неровности, у электроцинка ровный светлый блеск.
- Спросить у заказчика. Самый надёжный метод, особенно когда речь про анодированный профиль или марку нержавейки. Ответ стоит зафиксировать в заказе.
Что общего у всех сложных оснований
Несмотря на разницу в химии, три правила работают одинаково для алюминия, цинка, нержавейки и литья.
Первое: интервал до покраски короче, чем у стали. Подготовленная поверхность цветных металлов активна, и окисляется она быстро. Красить нужно в тот же день, а лучше в ближайшие часы.
Второе: пробная деталь обязательна. Перед новой партией из незнакомого материала красят один образец и проверяют адгезию решётчатым надрезом. Это дешевле, чем переделывать всю партию.
Третье: режим печи не универсален. Тонкий алюминиевый профиль выходит на температуру в разы быстрее массивного литья, а цинк не любит перегрева. Смешивать в одной садке лист и литьё, значит гарантированно недогреть одно и перегреть другое. Как считать выдержку по металлу, а не по таймеру, разобрано в материале про температуру полимеризации.
Что делать дальше
Если вы только собираетесь брать в работу алюминий или оцинковку, посчитайте, что потребуется: отдельная химия для цветных металлов, отдельный абразив, место под дегазацию и печь, способная работать в мягких режимах. Наши печи полимеризации работают в диапазоне 50–250 °C с точностью ±2 °C, поэтому одну камеру можно использовать и для дегазации, и для полимеризации.
Если брак уже есть, начните с определения материала и проверки адгезии на образце, затем смотрите схему подготовки: в девяти случаях из десяти причина в ней, а не в краске или печи.
Напишите, с какими материалами работаете и какие детали красите, подберём схему подготовки и оборудование под вашу номенклатуру.
Частые вопросы о сложных основаниях
Отдельный порошковый грунт обычно не нужен, но конверсионная обработка обязательна: хроматирование либо безхромовый состав на основе циркония или титана. Именно она заменяет грунт и обеспечивает сцепление. Без конверсионного слоя покрытие держится до первого сезона, а потом отходит лоскутами вместе с растущей оксидной плёнкой.
На тонком электролитическом цинке чаще всего можно. На горячем цинке почти всегда нет: газы из пор выходят при нагреве и прорывают плёнку, давая мелкие проколы и пузырьки. Дегазация занимает время, но обходится дешевле, чем снятие покрытия и повторный цикл на всей партии.
Ржавеет не нержавейка, а частицы обычной стали, вбитые в её поверхность при абразивной обработке. Стальная дробь или песок из камеры, где до этого обрабатывали чёрный металл, оставляют железо в поверхностном слое. Решение: нержавеющий или неметаллический абразив и отдельная оснастка для нержавейки.
Составами для цветных металлов, слабощелочными или нейтральными. Обычная химия для чёрной стали травит алюминий: поверхность темнеет и покрывается рыхлым налётом, который потом уходит вместе с краской. На упаковке средства должна быть прямая пометка о применимости к алюминию.
Можно, но по другой схеме. Анодный слой плотный и инертный, стандартная подготовка на нём не работает: нужна специальная химия или механическое снятие анодировки с последующей конверсионной обработкой. Перед приёмом заказа уточняйте у поставщика, анодирован профиль или нет, визуально это определить сложно.
По внешнему виду поверхности. У горячего цинка характерный кристаллический узор, заметная толщина, наплывы и неровности на кромках. Электроцинк выглядит ровным, гладким и светлым, слой в разы тоньше. Это различие принципиально: горячий цинк требует дегазации, электроцинк, мягкой химии без травления.
Полиэфирная повышенной стойкости: суперполиэфир класса 2 по Qualicoat. Обычный полиэфир на фасаде теряет глянец за три-четыре года, а эпоксид и гибрид для улицы не подходят в принципе. Подробнее о разнице между типами в отдельном разборе видов порошковых красок.
Технически можно, но рискованно. Тонкий алюминиевый профиль выходит на температуру за несколько минут, а массивная стальная деталь прогревается двадцать и дольше. Пока прогреется сталь, алюминий успеет перегреться. Если смешивать приходится, ориентируйтесь по самой массивной детали и следите, чтобы лёгкие изделия не стояли в самой горячей зоне.
Это почти всегда отсутствие или срыв конверсионной обработки. Проверьте по цепочке: какая химия использовалась, есть ли в схеме конверсионный шаг, сколько времени деталь ждала покраски после подготовки. Партию придётся снимать и красить заново, вторым слоем такой дефект не лечится, потому что проблема лежит на границе металла и краски.
